DEUTSCH

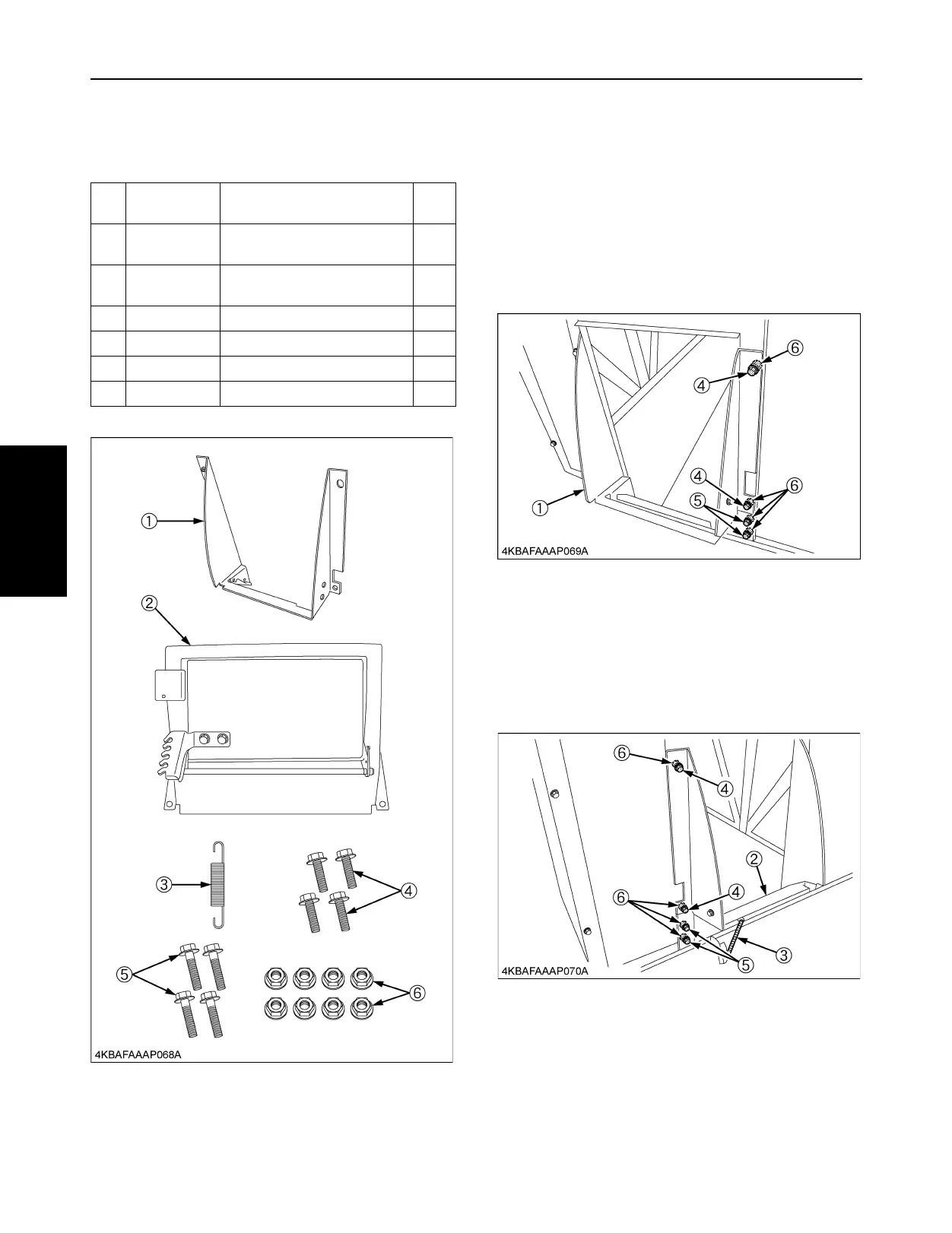

[8]MONTAGE DER KANALABDECKUNG
BTEILELISTE
BMONTAGE DER KANALABDECKUNG
1. Positionieren Sie die hintere Kanalabdeckung (1) und
die Baugruppe Sensor Öffnung (2) am vorderen Sack.
Halten Sie die hintere Kanalabdeckung (1) mit 2
Flanschschrauben zu 35 mm (4) und die Baugruppe
Sensor Öffnung (2) unter dem Kanal mit 2
Flanschschrauben zu 30 mm (5).
Sichern Sie dann die 4 Flanschschrauben (4) (5) mit
den 4 Flanschmuttern (6).
2. Halten Sie die andere Seite des Kanals mit 2
Flanschschrauben zu 35 mm (4) und positionieren Sie
2 Flanschschrauben zu 30 mm (5) in der Baugruppe
Sensor Öffnung (2). Sichern Sie dann die 4
Flanschschrauben (4) (5) mit den 4 Flanschmuttern
(6).
Positionieren Sie die Sensorfeder (3) wie auf der
Abbildung gezeigt.
Nr.
Bauteil
Nummer
BESCHREIBUNG ANZ.
(1) K6313-6343-3
HINTERE
KANALABDECKUNG
1
(2) -
BAUGRUPPE SENSOR
ÖFFNUNG
1
(3) K6313-6337-0 SENSORFEDER 1
(4) 01754-50835 FLANSCHSCHRAUBEN 4
(5) 01754-50830 FLANSCHSCHRAUBEN 4
(6) 02751-50080 FLANSCHMUTTERN 8
