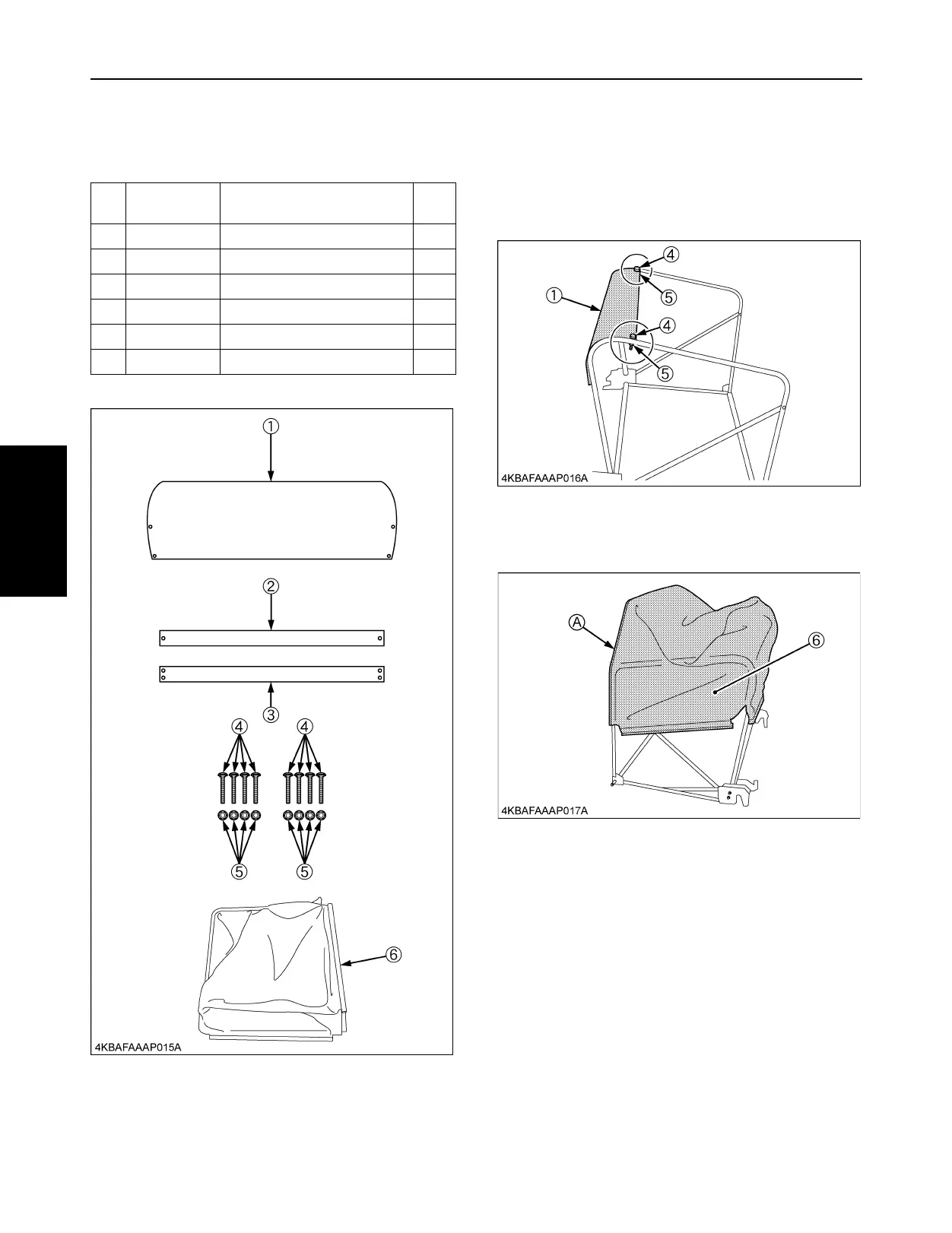

[2]MONTAGE DES SACKS
BTEILELISTE
BMONTAGE DES SACKS
1. Setzen Sie die obere Eckplatte (1) in der richtigen
Richtung in den linken und den rechten Sackrahmen
und sichern Sie nur die auf der Abbildung gezeigte
Seite mit den beiden Schlossschrauben (4) und die
Sicherungsschrauben (4) mit zwei Muttern (5).
2. Ziehen Sie das Sacknetz (6) über den Rahmen und
achten Sie dabei darauf, dass die flache Seite richtig
eingesetzt wird (unten).
Nr.
Bauteil
Nummer
BESCHREIBUNG ANZ.
(1) K6312-6361-2 OBERE ECKPLATTE 1
(2) K6312-6362-0 HINTERE BODENPLATTE 1
(3) K6312-6363-0 VORDERE BODENPLATTE 1
(4) 01611-50635 SCHLOSSSCHRAUBEN 8
(5) 02751-50060 FLANSCHMUTTERN 8
(6) K6312-6354-2 SACKNETZ 1
(A) FLACH
