Kubota G23 Assembly Instructions

8
DEUTSCH

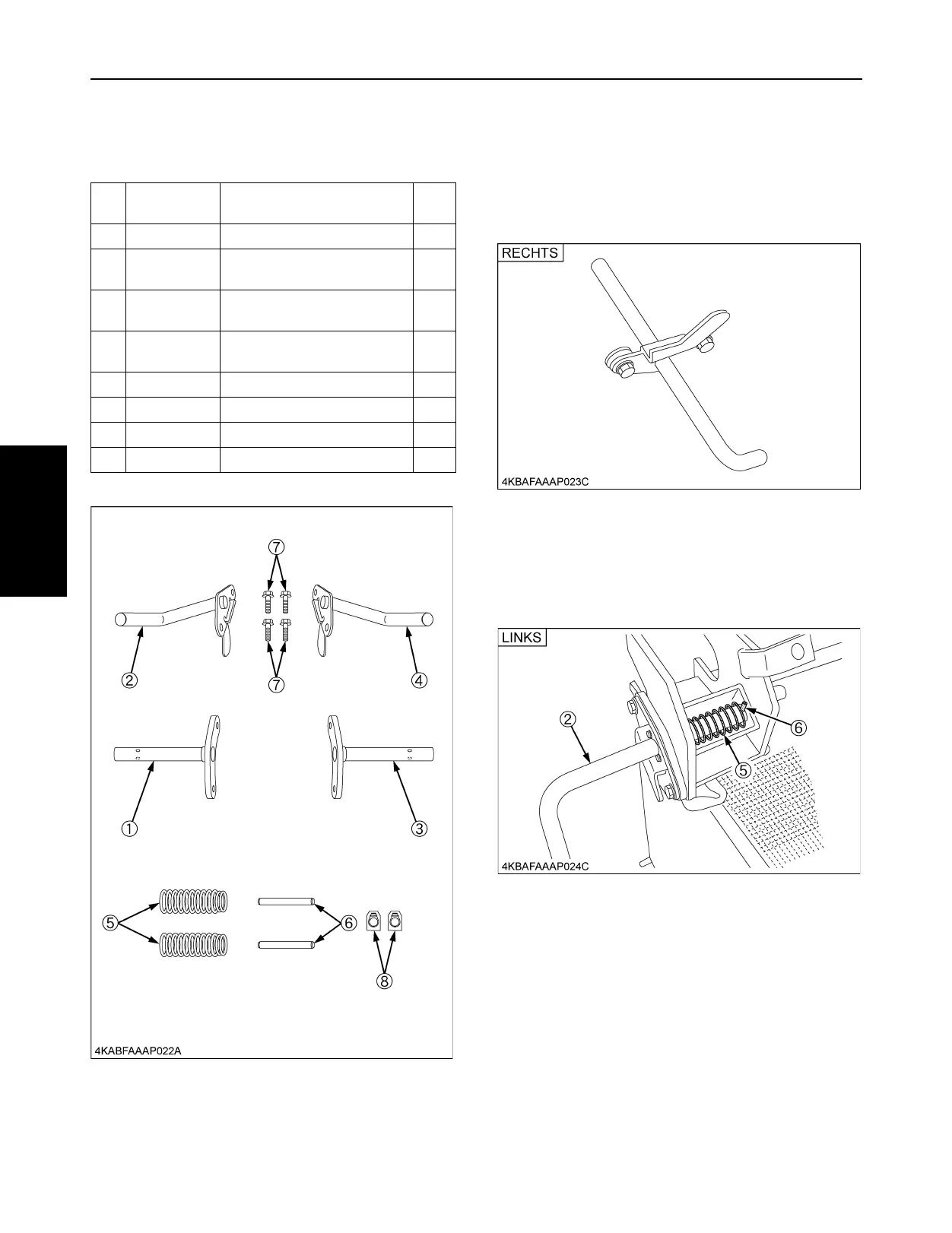

[3]MONTAGE DES SCHARNIERS
BTEILELISTE
BMONTAGE DER SCHARNIERE
1. Setzen Sie den linken (2) und den rechten (4)
Scharnierhebelbolzen und den linken (1) und den
rechten (3) Scharnierbolzen zusammen mit den 4
Flanschschrauben (7) ein.
2. Setzen Sie die Baugruppe linkes Scharnier
zusammen mit der eingesetzten Bolzenfeder (5) wie
auf der Abbildung gezeigt in die linke Seite des
Sackrahmens ein.
Ziehen Sie die Bolzenfeder (5) zurück und setzen Sie
den Federbolzen (6) ein.
Nr.
Bauteil
Nummer
BESCHREIBUNG ANZ.
(1) K6312-6348-3 LINKER SCHARNIERBOLZEN 1
(2) K6312-6346-2
LINKER
SCHARNIERHEBELBOLZEN
1
(3) K6312-6349-2
RECHTER
SCHARNIERBOLZEN
1
(4) K6312-6347-2
RECHTER
SCHARNIERHEBELBOLZEN
1
(5) K5651-4467-0 BOLZENFEDER 2
(6) 75599-52532 BOLZENFEDER (7/32 x 1-5/8) 2
(7) 01754-50612 FLANSCHSCHRAUBEN 4
(8) K1122-9181-0 FEDERMUTTERN (M8 x 1,25) 4

Kubota G23 Specifications

General

Engine Power	23 HP
Transmission	Hydrostatic
Cutting Width	48 inches
Fuel Type	Diesel
Drive	2WD
Number of Blades	3
Engine Type	Diesel
Fuel Capacity	6.3 gallons
