Installation mécanique
Remarques importantes
4
184
EDK82EV222 DE/EN/FR 13.0
4 Installation mécanique
Remarques importantes
Warnings !
L’équipement livré avec le variateur comprend un autocollant mentionnant le texte
suivant : "Suitable for use on a circuit capable of delivering not more than ...".
Si le variateur est utilisé dans des installations homologuées UL, coller cet autocollant
sur le variateur avant le montage. Choisir l’emplacement de sorte qu’aucune ouverture
d’aération ni ailette de refroidissement ne soit obstruée.

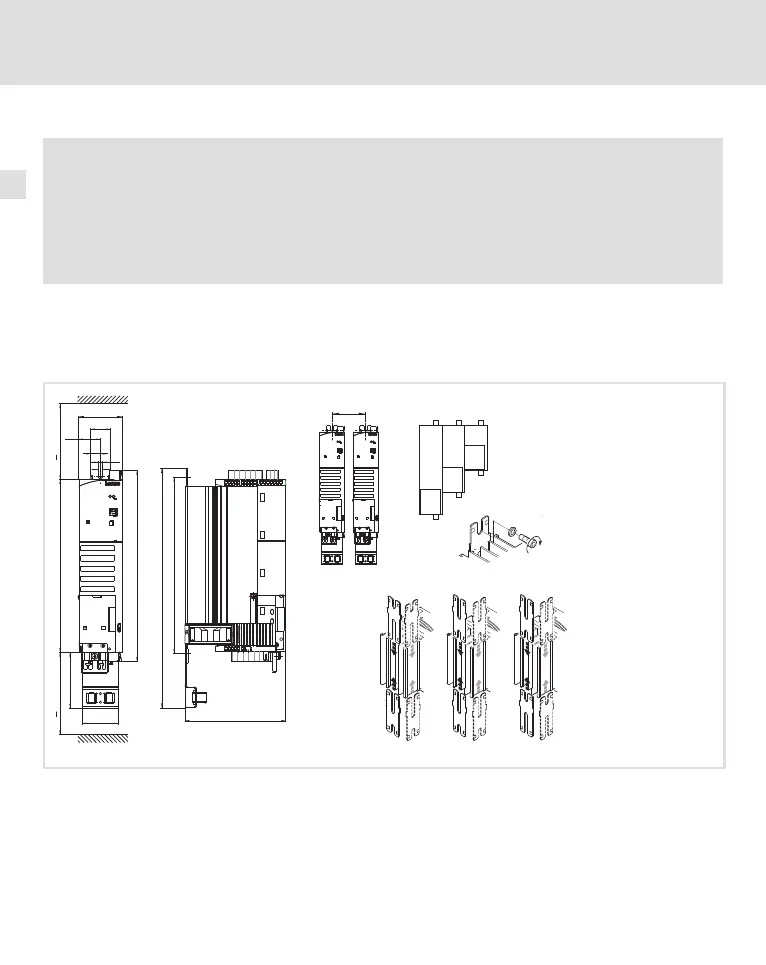

Montage avec profilés de fixation
Pour cette variante de montage, le variateur de vitesse de type E82EV... est nécessaire.
b1
b2
g
k
c
a
c2
b3
>100 mm
>100 mm
123
M6
4Nm
35 lbin
e
d
b
c1
0
8200vec004
Pour la juxtaposition de tailles différentes, positionner la taille la plus petite à droite !
