Erweiterungen für die Automation
Module
Kommunikationsmodule montieren und demontieren
6
52
EDK82EV222 DE/EN/FR 13.0
Kommunikationsmodule montieren und demontieren
Hinweis!
Kommunikationsmodule können durch eine interne oder externe Spannungsquelle
versorgt werden. Ein externe Spannungsquelle ist nur notwendig, wenn bei Abschalten
oder bei Ausfall eines Busteilnehmers die Kommunikation zu diesem Teilnehmer
aufrecht erhalten werden soll.

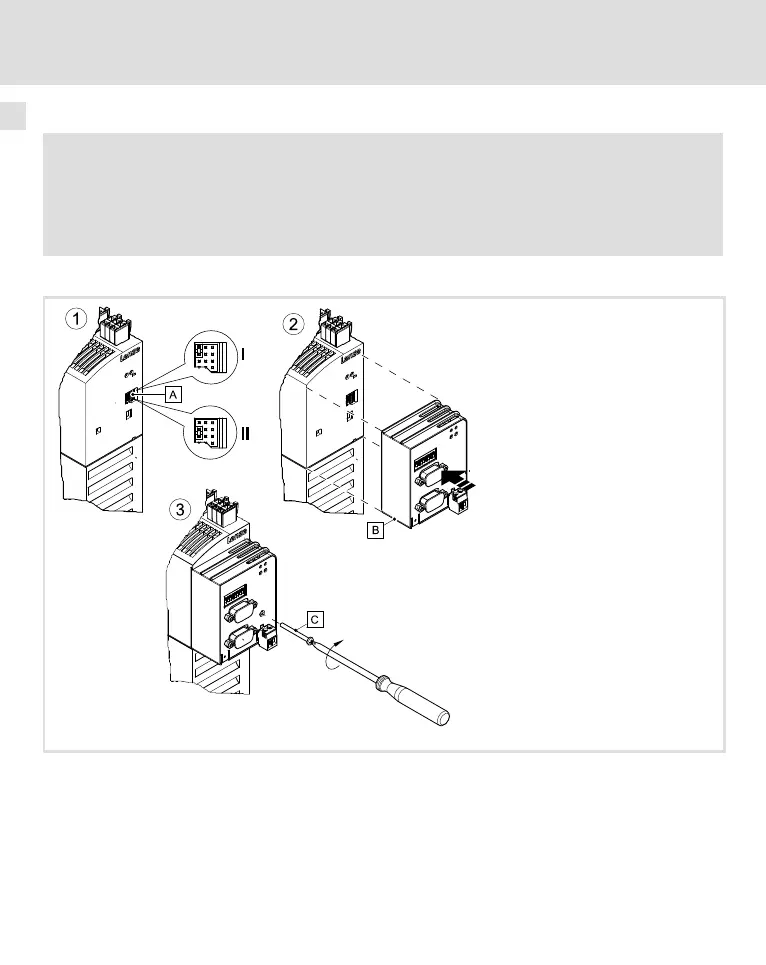

Montage
8200vec606
1. Stellen Sie die Art der Spannungsversorgung über den Jumper ein.
– Position I: Spannungsversorgung extern (Lieferzustand; +24 V DC ±10%, max. 100 mA pro
Modul)
– Position II: Spannungsversorgung über die interne Spannungsquelle
2. Stecken Sie das Kommunikationsmodul am Antriebsregler auf die Schnittstelle AIF.
3. Falls das Kommunikationsmodul mit einer Sicherungsschraube versehen ist, verschrauben
Sie das Modul mit dem Antriebsregler.
