Câblage des borniers
Les borniers compris dans la livraison ont été vérifiés selon les normes et réglementations suivantes :
ƒ DIN VDE 0627 :1986−06 (en partie)
ƒ DIN EN 60999 :1994−04 (en partie)
Les borniers ont été soumis à des tests de charges mécaniques, électriques et thermiques, à des tests
de vibration, d’endommagement du conducteur, de desserrage du conducteur, de corrosion, de
vieillissement.
Stop !
Respecter les consignes suivantes afin de protéger les borniers et les contacts du
variateur.
ƒ N’enficher ou ne retirer les borniers que lorsque le variateur est découplé du réseau !
ƒ Câbler les borniers avant de les enficher !
ƒ Enficher également les borniers non utilisés afin de protéger les raccords.

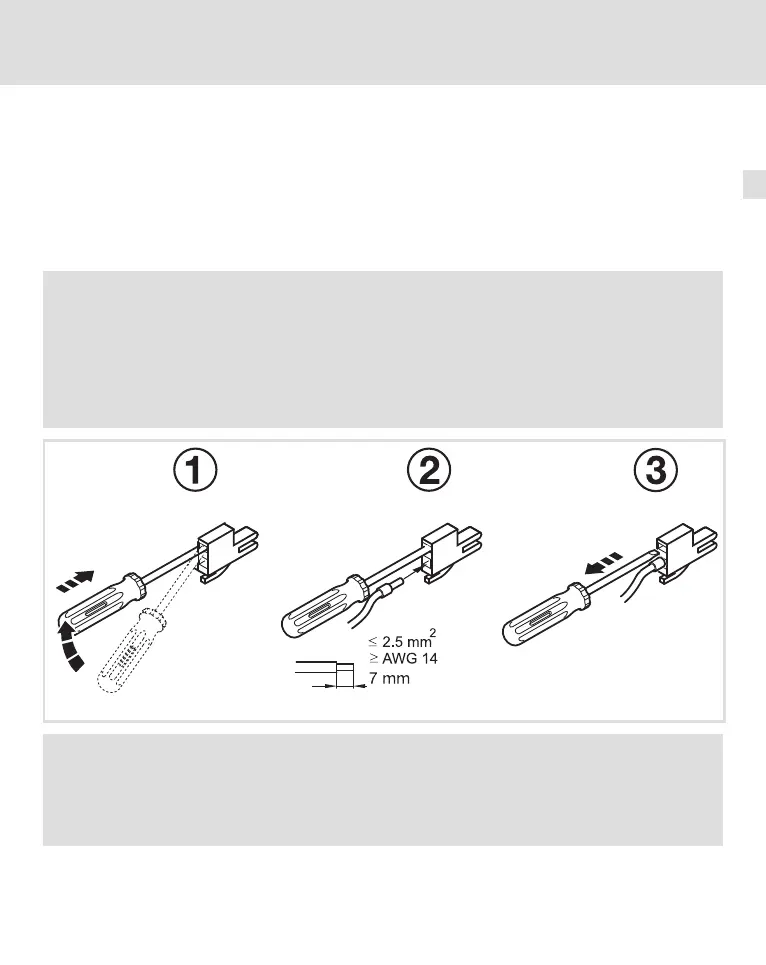

8200vec015
Remarque importante !
Le câblage peut s’effectuer même sans embout.
Lorsque des fonctions de sécurité sont utilisées (par exemple, "absence sûre de
couple"), des embouts isolés ou des conducteurs rigides sont prescrits !
