Installation électrique
Raccordement de la sortie relais
5
207
EDK82EV222 DE/EN/FR 13.0

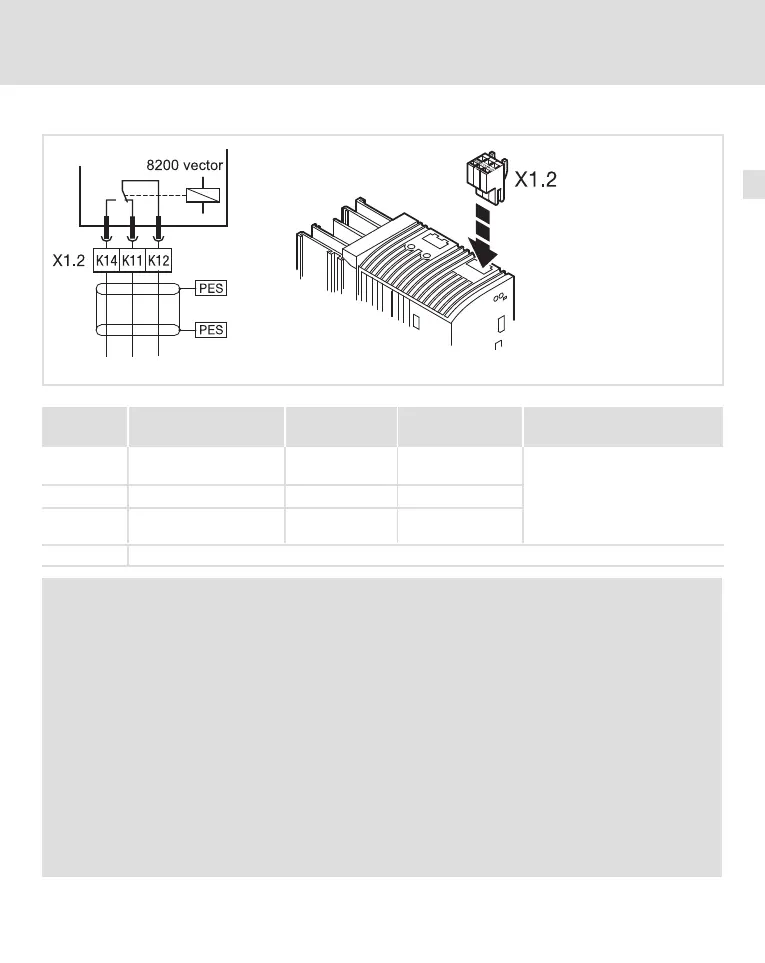

Raccordement de la sortie relais
8200vec013
Fonction Position du relais
(débloqué)
Message
(réglage Lenze)
Spécifications techniques
X1.2/K11 Sortie relais (contact à
ouverture)
Ouvert TRIP
250 V CA/3 A
24 V CC/2 A ... 240 V CC/0.16 A
X1.2/K12 Contact central relais
X1.2/K14 Sortie relais (contact à
fermeture)
Fermé TRIP
PES Raccordement HF via connexion PE avec collier de blindage
Remarque importante !
ƒ Pour la commutation des signaux de commande, respecter les points suivants :
– Utiliser des câbles blindés.
– Assurer un raccordement de blindage HF via une connexion PE.
– La charge minimale pour un couplage sans problème des signaux est de 12 V et de
5 mA. Les deux valeurs doivent être dépassées simultanément.
ƒ Pour la commutation des potentiels réseau, noter le point suivant :
– Des câbles non blindés suffisent.
ƒ Prévoir un circuit de protection afin de protéger les relais à contact en cas de charge
inductive ou capacitive !
ƒ La durée de vie du relais dépend du type et de la charge (ohmique, inductive,
capacitive) et de la capacité de commutation.
ƒ Le message adressé peut être modifié en C0008 ou C0415/1.
