Composants d’automatisation supplémentaires
Modules
Montage et démontage des modules de communication
6
212
EDK82EV222 DE/EN/FR 13.0
Montage et démontage des modules de communication
Remarque importante !
Les modules de communication peuvent être alimentés via une source de tension
interne ou externe. Une source de tension externe est uniquement nécessaire si la
communication avec un participant au bus doit être maintenue après une déconnexion
ou en cas de défaillance de ce participant.

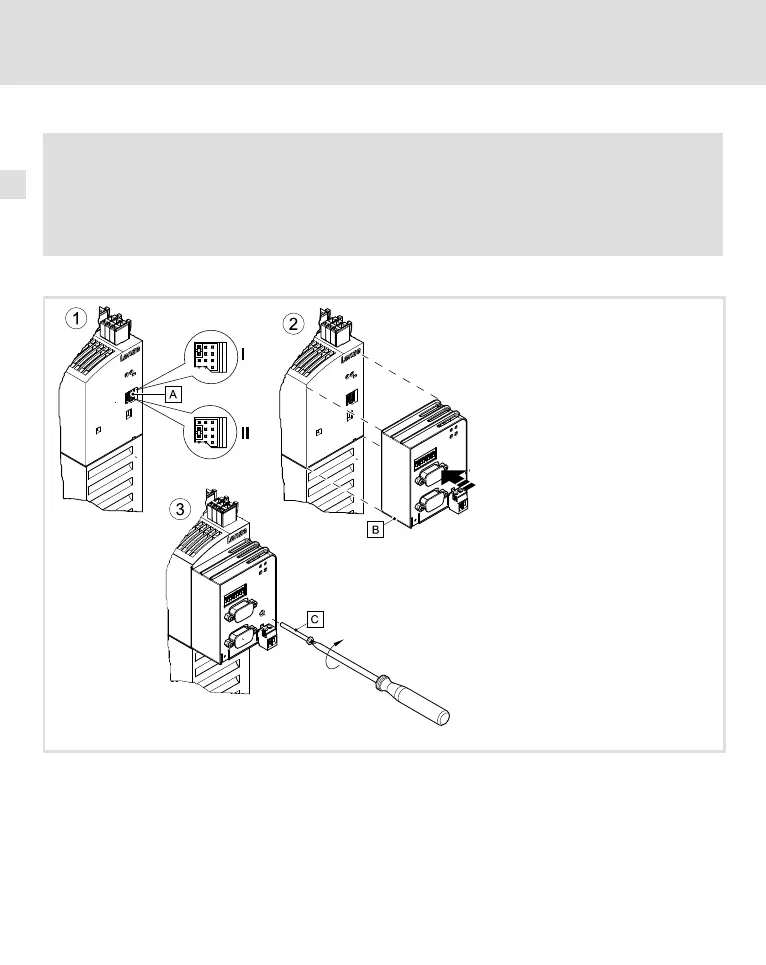

Montage
8200vec606
1. Régler le type d’alimentation via le cavalier .
– Position I : alimentation externe (état à la livraison ; +24 V CC ±10%, 100 mA max. par
module)
– Position II : alimentation via la source de tension interne
2. Enficher le module de communication sur l’interface AIF du variateur.
3. Si le module de communication est équipé d’une vis d’arrêt , visser cette dernière pour fixer
le module sur le variateur.
