Elektrische Installation
Netzanschluss
Anschlussplan für Antriebsregler Typ E82xVxxxK4C (400/500−V−Netze)
5
41
EDK82EV222 DE/EN/FR 13.0

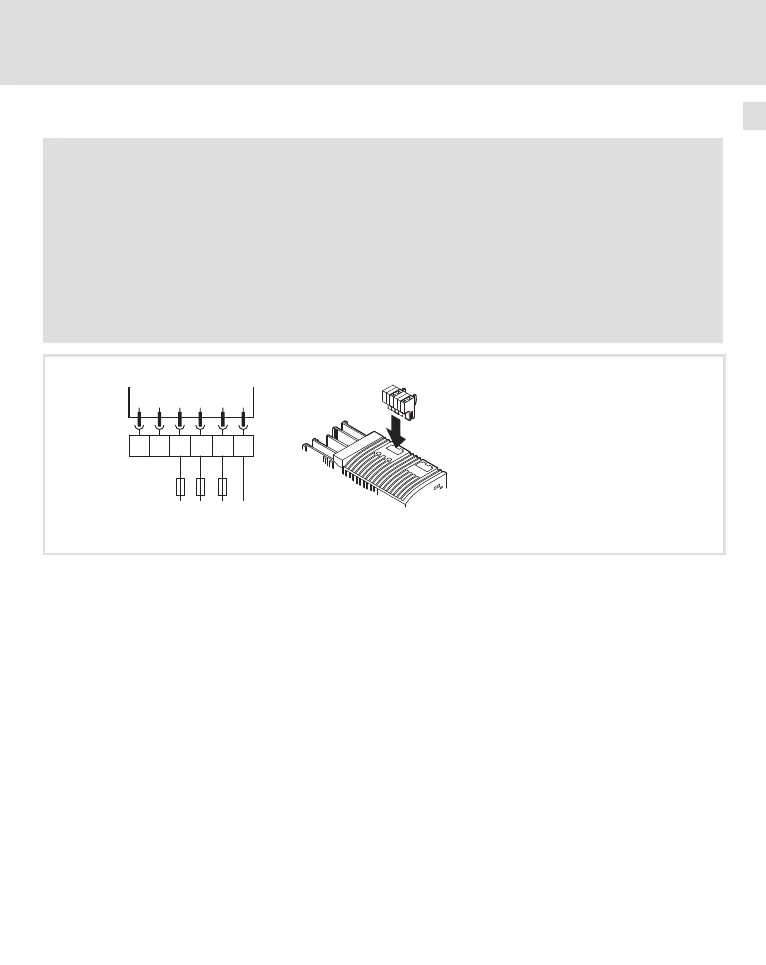

Anschlussplan für Antriebsregler Typ E82xVxxxK4C (400/500−V−Netze)
Stop!
ƒ Antriebsregler nur an zugelassene Netzspannung anschließen ( Technische
Daten). Eine höhere Netzspannung zerstört den Antriebsregler!
ƒ Einige Antriebsregler dürfen nur mit Netzdrossel bzw. Netzfilter betrieben werden.
Diese Forderung kann sich zwischen dem Betrieb mit Bemessungsleistung und dem
Betrieb mit erhöhter Bemessungsleistung unterscheiden.
ƒ Der Ableitstrom gegen Erde (PE) ist > 3.5 mA.
Nach EN 61800−5−1 ist eine Festinstallation erforderlich. Der PE muss doppelt
ausgeführt sein.
E82EV551K4C
E82EV751K4C
E82EV152K4C
E82EV222K4C
X1.1
X1.1
L2
PE
L1 L2 L3
3/PE AC 400 V
+UG -UG
L1
L3
PE
8200vec011
X1.1/+UG, X1.1/−UG Einspeisung für DC−Verbundbetrieb
