Installation électrique
Raccordement au réseau

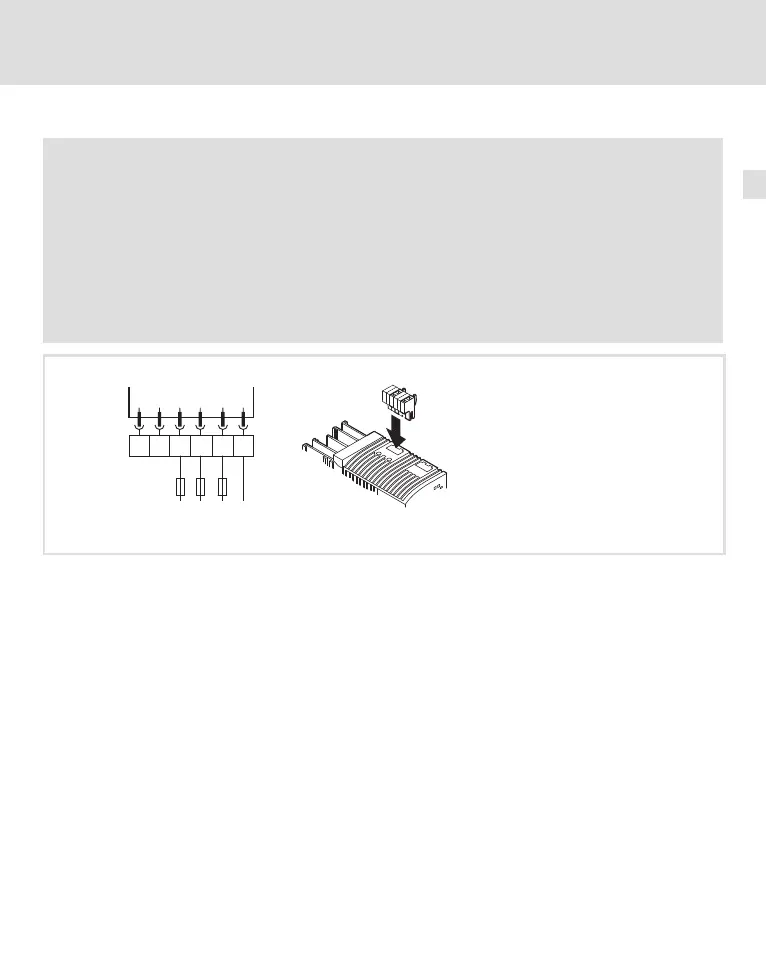

Plan de raccordement pour variateurs de type E82xVxxxK4C (réseaux 400/500 V)
5
201
EDK82EV222 DE/EN/FR 13.0
Plan de raccordement pour variateurs de type E82xVxxxK4C (réseaux 400/500 V)
Stop !
ƒ Ne raccorder le variateur qu’avec la tension réseau autorisée ( Spécifications
techniques). Une tension réseau plus élevée risquerait de détruire le variateur !
ƒ Certains variateurs ne peuvent être utilisés qu’avec une self réseau ou un filtre
réseau. Cette exigence peut différer selon qu’il s’agit d’un fonctionnement avec
puissance assignée ou avec puissance assignée accrue.
ƒ Le courant de fuite vers la terre (PE) est > 3.5 mA.
Selon la norme EN 61800−5−1, une installation fixe est requise. La mise à la terre (PE)
doit être double.
E82EV551K4C
E82EV751K4C
E82EV152K4C
E82EV222K4C
X1.1
X1.1
L2
PE
L1 L2 L3
3/PE AC 400 V
+UG -UG
L1
L3
PE
8200vec011
X1.1/+UG, X1.1/−UG Alimentation pour fonctionnement en réseau sur bus CC
