Installation électrique
Câblage
Câblage conforme CEM
5
199
EDK82EV222 DE/EN/FR 13.0

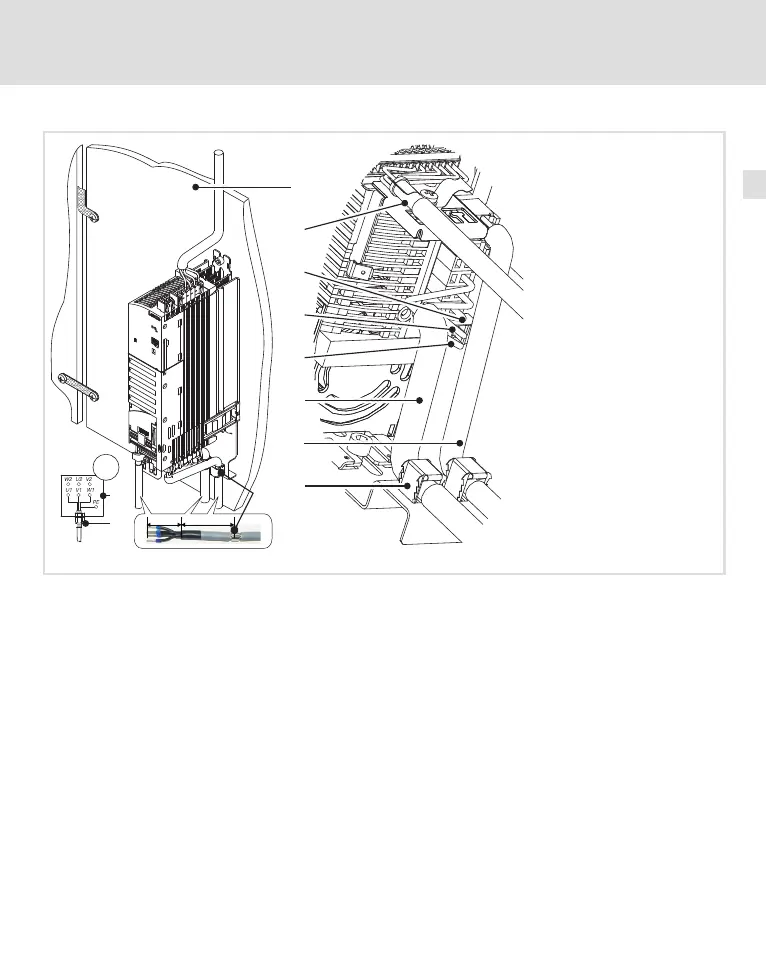

Réalisation d’un câblage conforme CEM
M
3~
PES
L < 500 mmL<40mm
PE
PE
PE
8
9
PES
PES
1
2
3
4
5
6
7
0
8200vec008
Plaque de montage avec surface conductrice
Câble de commande vers le module de fonction : relier le blindage par une surface importante à la tôle de
blindage CEM (PES).
Bornier à 2 emplacements pour le raccordement du PE moteur et du blindage moteur
PE du câble moteur
Blindage du câble moteur
Câble moteur blindé, de faible capacité
(brin/brin 1.5 mm
2
£ 75 pF/m ; à partir de 2.5 mm
2
£ 100 pF/m ; brin/blindage £ 150 pF/m)
Câble PTC blindé ou câble contact thermique blindé
Relier le blindage des câbles par une surface importante avec la tôle de blindage CEM (PES) à l’aide des colliers de
blindage compris dans l’emballage.
Couplage étoile ou triangle comme indiqué sur la plaque signalétique moteur
Presse−étoupe CEM (non compris dans la livraison)
