Composants d’automatisation supplémentaires
Modules
Montage et démontage des modules de fonction
6
210
EDK82EV222 DE/EN/FR 13.0

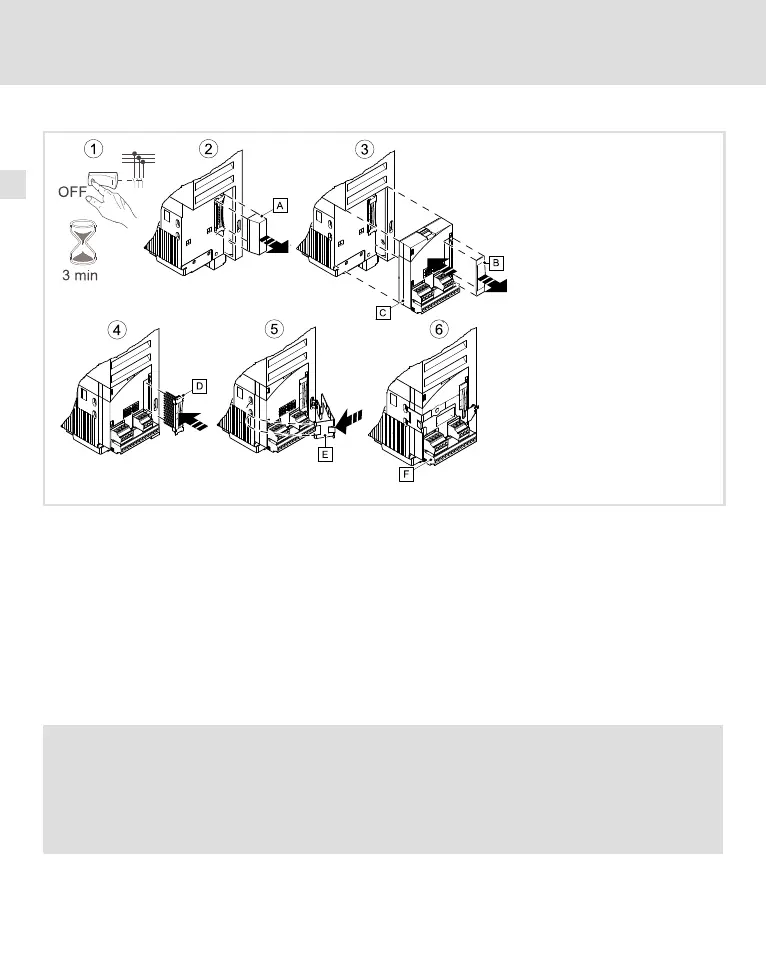

Montage
8200vec601
1. Découpler le variateur du réseau et attendre au moins 3 minutes !
2. Retirer le couvercle FIF de l’interface FIF.
3. Retirer le capot de protection du module de fonction et enficher ce dernier sur l’interface
FIF.
4. Enficher le connecteur à broches jusqu’à ce qu’il s’emboîte dans le module de fonction.
Monter en plus un circlip pour que le module ne puisse pas être retiré avec les borniers lors du
câblage :
5. Placer le circlip dans les rainures prévues à cet effet, puis le rabattre sur le module de
fonction et l’encliqueter.
6. Câbler le module de fonction (voir les instructions de montage du module de fonction).
Remarque importante !
Conserver le couvercle FIF et le capot de protection du module de fonction pour
pouvoir les remettre en place en cas de démontage éventuel du module de fonction.
Le variateur peut uniquement être mis en service si un module de fonction ou le
couvercle FIF est enfiché sur l’interface FIF.
