Mechanische Installation
Montage mit thermischer Separierung (Durchstoß−Technik)
4

27
EDK82EV222 DE/EN/FR 13.0
Ausschnitt im Schaltschrank
Maße [mm]
8200 vector a
1
b
1
Befestigungsrahmen
E82DV251K2C
61
101 E82ZJ007V
E82DV371K2C
E82DV551KxC
161 E82ZJ003
E82DV751KxC

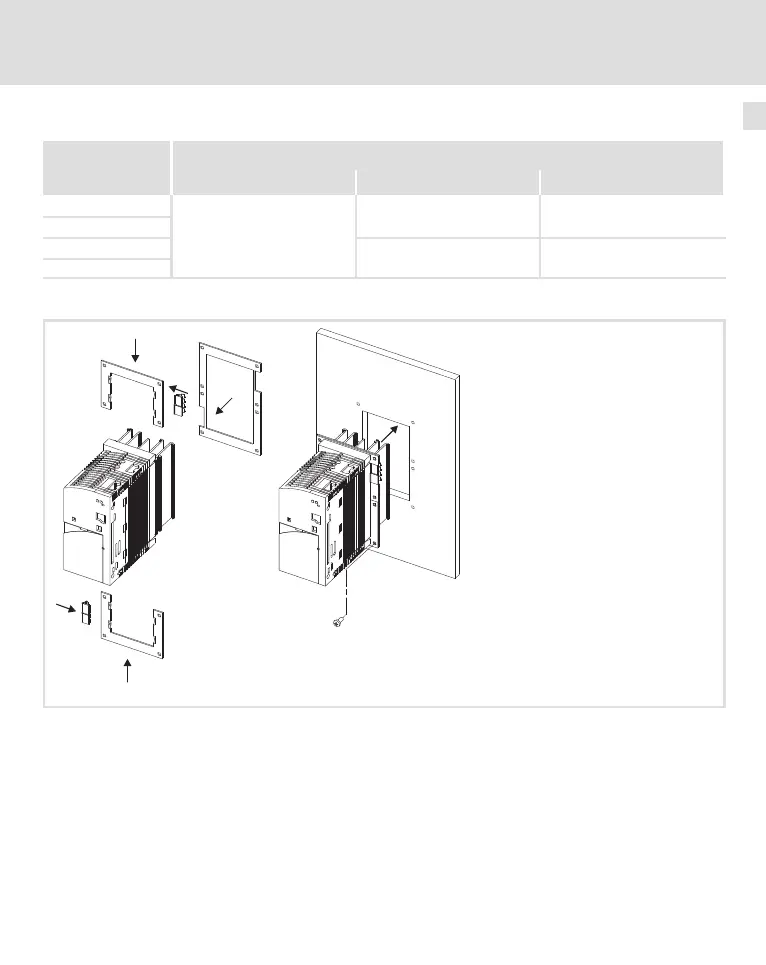

Montage
3.
3.
2.
1.
1.
4.
5.
E82DV_001
1. Befestigungsrahmen einschieben.
2. Dichtung einlegen.
3. Erdungsklammern seitenrichtig auf den Befestigungsrahmen schieben:
– Die Kontaktfedern müssen zur Schaltschrankrückwand zeigen.
– Die Ausschnitte der Dichtung geben die Positionen vor.
4. 8200 vector in Ausschnitt einschieben.
5. Mit 8 Schrauben M4x10 festschrauben.
– Anzugsmoment: 1.7 Nm (15 lb−in)
