Elektrische Installation
Verdrahtung
EMV−gerechte Verdrahtung
5

39
EDK82EV222 DE/EN/FR 13.0

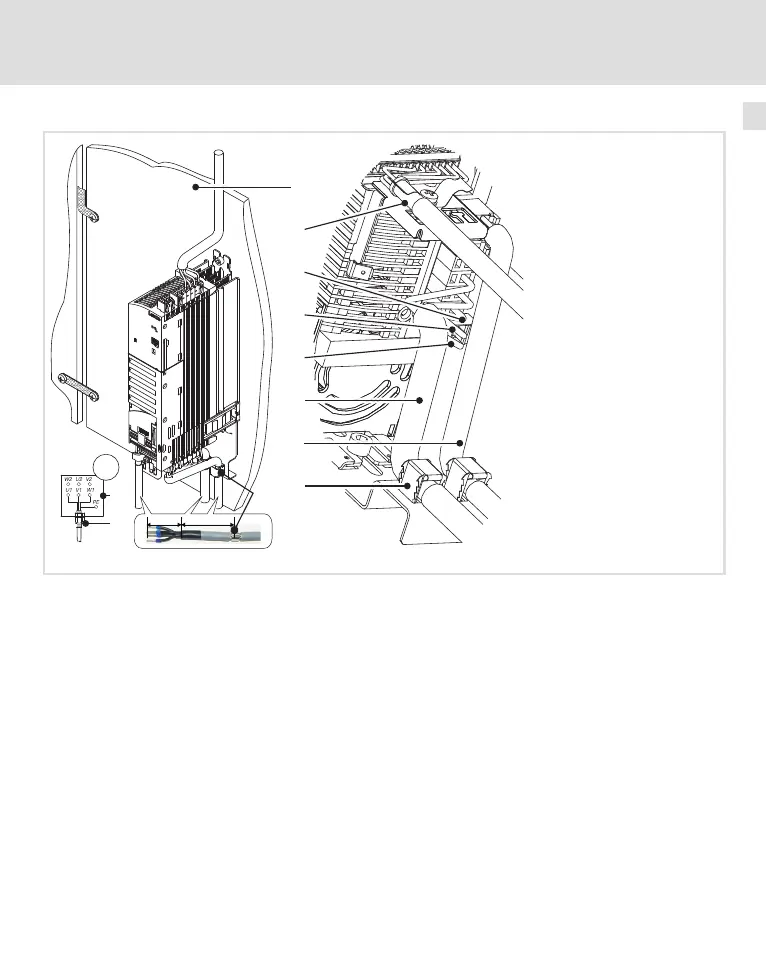

Umsetzen in die Praxis
M
3~
PES
L < 500 mmL<40mm
PE
PE
PE
8
9
PES
PES
1
2
3
4
5
6
7
0
8200vec008

Montageplatte mit elektrisch leitender Oberfläche

Steuerleitung zum Funktionsmodul, Schirmung großflächig auf dem EMV−Schirmblech (PES) auflegen

Klemme 2−polig für Motor−PE und Motor−Schirm

PE der Motorleitung

Schirm der Motorleitung

geschirmte Motorleitung, kapazitätsarm
(Ader/Ader 1.5 mm
2
£ 75 pF/m; ab 2.5 mm
2
£ 100 pF/m; Ader/Schirm £ 150 pF/m)

geschirmte PTC−Leitung oder Thermokontaktleitung

Leitungsschirme großflächig auf dem EMV−Schirmblech (PES) auflegen. Beiliegende Schnell−Schirmschellen
verwenden.

Stern− oder Dreieckschaltung wie auf dem Motor−Typenschild angegeben

EMV-Kabelverschraubung (nicht im Lieferumfang enthalten)
