Erweiterungen für die Automation
Module
Funktionsmodule montieren und demontieren
6
50
EDK82EV222 DE/EN/FR 13.0
Montage
8200vec601

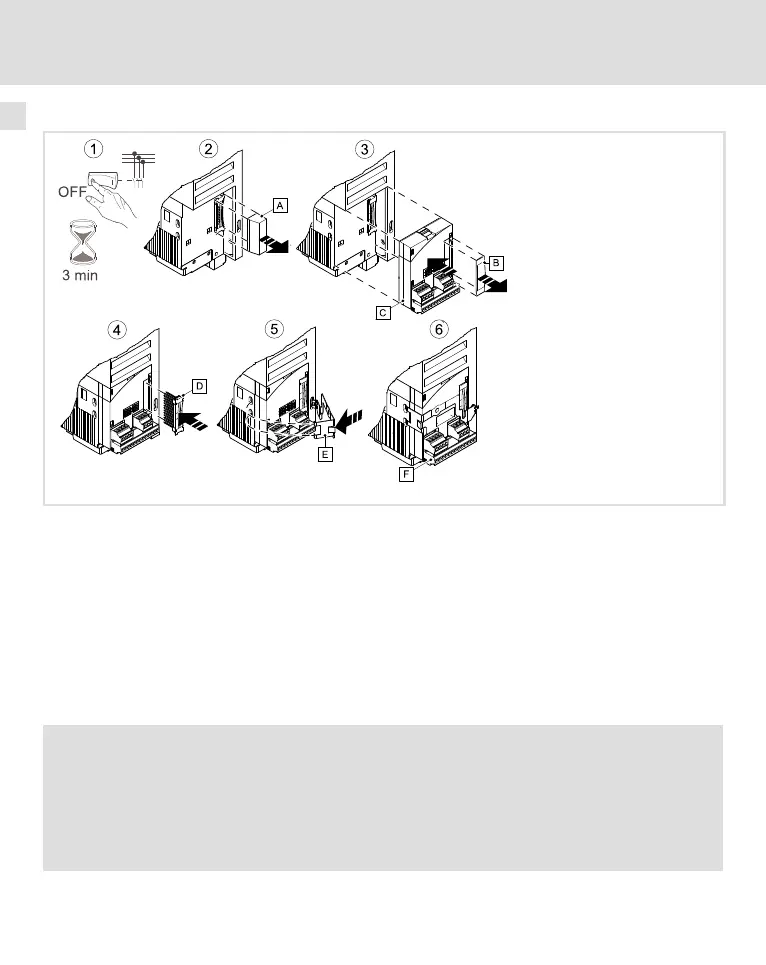

1. Antriebsregler vom Netz trennen und mindestens 3 Minuten warten!
2. FIF−Abdeckkappe von der FIF−Schnittstelle abziehen.
3. Schutzkappe des Funktionsmoduls abziehen und Funktionsmodul auf die
FIF−Schnittstelle stecken.
4. Stiftleiste bis zum Einrasten in die Kontaktleiste des Funktionsmoduls stecken.
Bringen Sie zusätzlich den Sicherungsbügel an, damit das Modul beim Verdrahten nicht zusammen
mit den Klemmleisten abgezogen werden kann:
5. Sicherungsbügel in die Aussparungen einsetzen, über das Funktionsmodul klappen und
einrasten.
6. Funktionsmodul verdrahten (siehe Montageanleitung des Funktionsmoduls).
Hinweis!
Bewahren Sie die FIF−Abdeckkappe und die Schutzkappe des Funktionsmoduls auf,
damit Sie diese nach einer eventuellen Demontage des Funktionsmoduls wieder
aufstecken können.
Der Antriebsregler kann nur in Betrieb genommen werden, wenn ein Funktionsmodul
oder die FIF−Abdeckkappe auf der FIF−Schnittstelle steckt.
