Lenze i550 Series - IO-Link

IO-Link

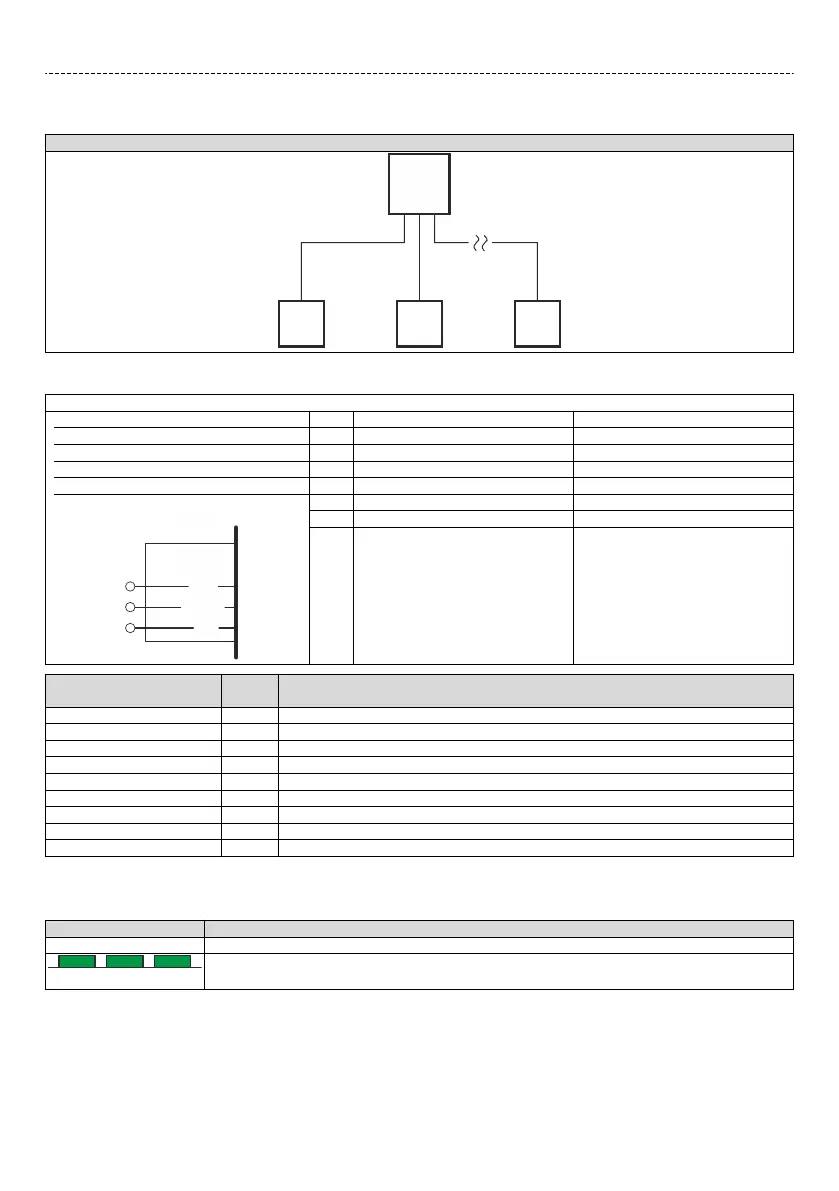

Typische Topologien
Baum
M
Dn
D2
D1
M Master D Device
Linkbezogene
Informaon
Bezeichnung IO-Link
Spezikaon 1.1
Baudrate 230.4 kbaud (COM 3)
Zykluszeit 2 ms
Port Class A (Typ A) I max. 200 mA
Anschlussbezeichnung
L-
C/Q
L+
X316
IO-Link
L+ 24 V
C/Q Schalt- und Kommunikaonsleitung
L- 0 V
Beschreibung des Anschlus-
ses
IO-Link
Anschluss X316
Anschlusstyp Steckbare Federkra-Doppelklemme
Max. Leitungsquerschni mm² 2.5
Max. Leitungsquerschni AWG 12
Abisolierlänge mm 10
Abisolierlänge inch 0.39
Anziehdrehmoment Nm -
Anziehdrehmoment lb-in -
Benögtes Werkzeug 0.4 x 2.5
Statusanzeige
Die LEDs zeigen den Verbindungsstatus zum Netzwerk an:
LED "RUN" (grün) Zustand/Bedeutung
Aus Kein Datentransfer.
Blinkt
Akver Datentransfer.
Elektrische Installaon
Netzwerke
IO-Link
