LEYBOLD TURBOLAB 80 User Manual

Operation
54
300554859_002_C0 - 11/2016 - © Leybold
Functions 24VDC Output backing pump (X206, X210, X211)
Function
code Function
0 Always off The output is always disabled
19 Always on The output is always enabled
34 Start command Default: the output is active upon Start.
adjustable parameter: Switch-on delay time
adjustable parameter: Switch-off delay time
Es kann zusätzlich eine Ein-/Ausschaltverzögerungszeit eingestellt
werden. Die Verzögerungszeit wird in ms angegeben.
Einschaltverzögerungszeit > 0
Ausschaltverzögerungszeit > 0
Status-,
Steuerwort Bit
Zubehöranschluss
Verzögerungszeiten = 0

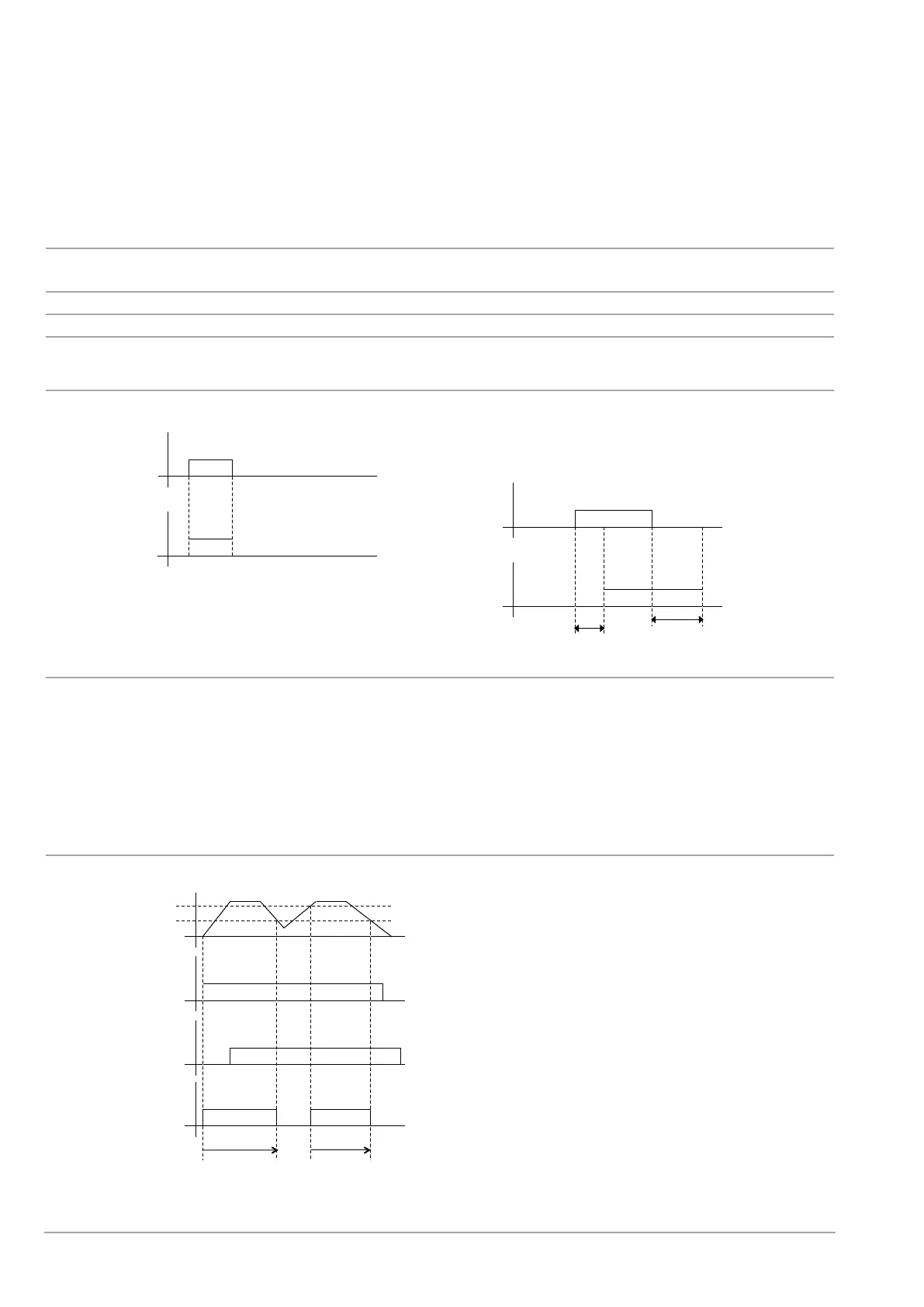

Zustandsdiagramm für Funktionscode 18, 27, 31, 33, 34
Status-,
Steuerwort Bit
Zubehöranschluss
State diagram Start command 34
Es kann zusätzlich eine Ein-/Ausschaltverzögerungszeit eingestellt
werden. Die Verzögerungszeit wird in ms angegeben
.
Einschaltverzögerungszeit > 0
Ausschaltverzögerungszeit > 0
Status-,
Steuerwort Bit
Zubehöranschluss
Verzögerungszeiten = 0
Zustandsdiagramm für Funktionscode 18, 27, 31, 33, 34
Status-,
Steuerwort Bit
Zubehöranschluss
Additionally, a switch-on/switch-off delay time can be set up.
The delay time is entered in milliseconds.
Status, control
word bit
Accessory
connection
Status, control
word bit
Accessory
connection
Switch-on delay time > 0
Switch-off delay time > 0
Delay times = 0
35 current dependent Current dependent switching on of the backing pump.
1. When the pump is running up to its nominal speed, the output is set until the lower
current limit is tripped.
2. The output is set when the start command is active, the pump is running in its nor-
mal operating mode and the current has exceeded the upper limit. When the lower limit
is tripped, then the output is reset again.
3. When revoking the start signal, the output is reset.
adjustable parameter: upper limit (unit 0.1 A)
adjustable parameter: lower limit (unit 0.1 A)
Steuerwort Bit 00
Statuswort Bit 10
I
Untere Grenze
Obere Grenze
Ausgang
Hochlauf
(max. Strom):
Vorpumpe dreht
TMPwird belastet
(Strom steigt):
Vorpumpe dreht
Zustandsdiagramm für Funktionscode 35
State diagram current dependent 35
Output
Upper limit
Lower limit
Control word Bit 00
Status word Bit 10
Run-up
(maximum current):
backing pump
is turning
Load on the TMP
(current is increas-
ing): backing pump
is turning
