Liebert Hisp - Page 91

16

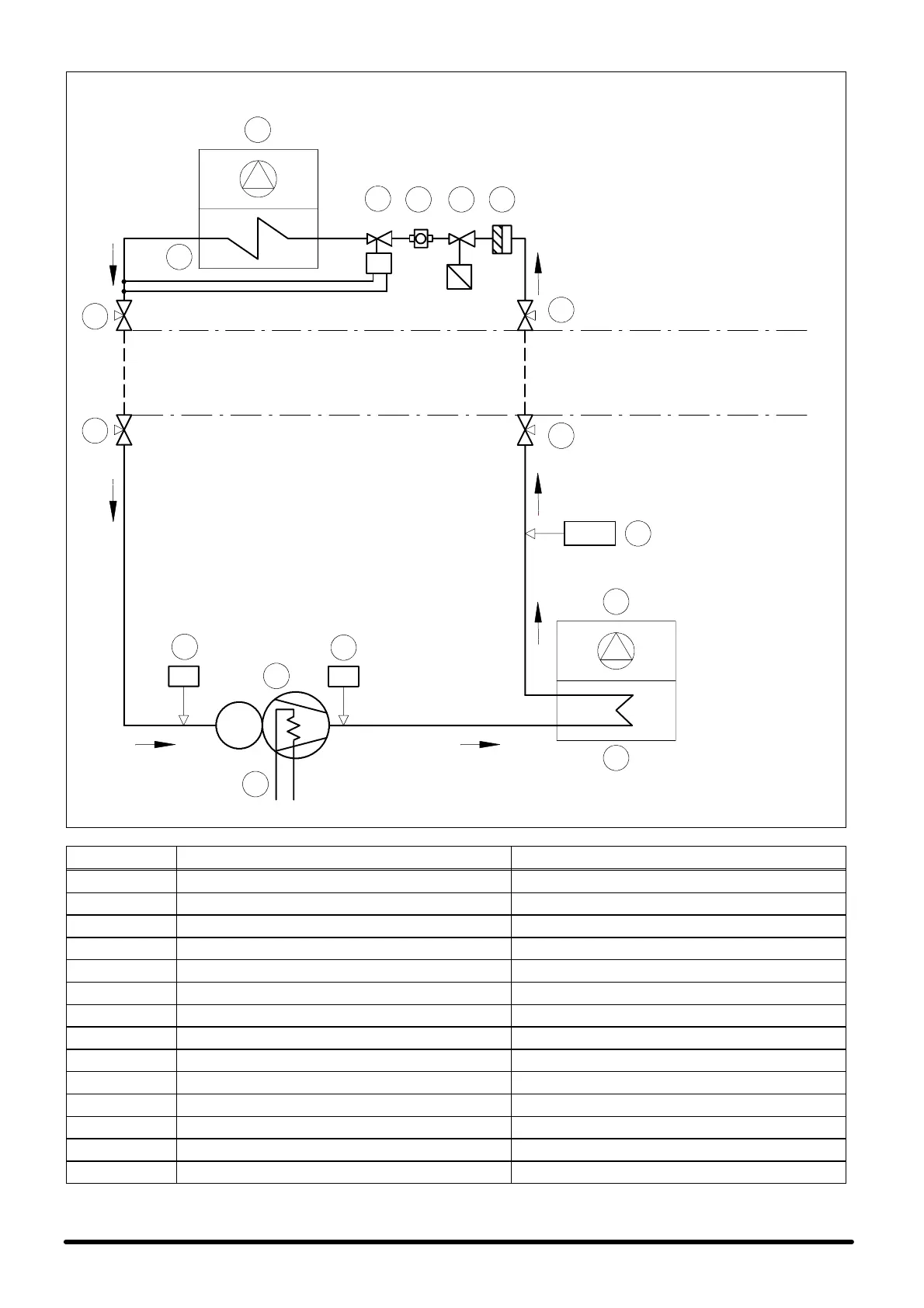

F i g . 1 2 --- R e f r i g e r a t i o n c i r c u i t --- S c h e m a f r i g o r i f e r o S E + S C 0 8 --- 1 0 --- 1 3 --- 1 4
SE08+SC08 ø18 CONNECTION PIPING
SE10+SC10 ø18 TUBAZIONE DI COLLEGAMENTO
SE13+SC13 ø22
5
5
5
5
9
MC
6
10
11
EXTERNAL UNIT
UNITA’ ESTERNA
4
3
1
12
EV
LP HP
2
8
SUPPLY LIMIT --- LIMITE DI FORNITURA
SUPPLY LIMIT --- LIMITE DI FORNITURA
INTERNAL UNIT
UNIT A’ INTERNA
SE08+SC08 ø10 CONNECTION PIPING
SE10+SC10 ø12 TUBAZIONE DI COLLEGAMENTO
SE13+SC13 ø12
13
SE14+SC14 ø22
SE14+SC14 ø12
14
7
POS. DESCRIPTION DESCRIZIONE
1 Evaporator fan Ventilatore evaporatore
2 Evaporator Evaporatore
3 Thermostatic expansion valve Valvola d’espansione termostatica
4 Filter dryer Filtro deidratore
5 Shut---off valve Rubinetto di intercettazione
6 Compressor Compressore
7 Crankcase heating element Resistenza carter
8 Condenser fan Ventilatore condensatore
9 Air cooled condenser Condensatore ad aria
10 Low pressure switch Pressostato bassa pressione
11 High pressure switch Pressostato alta pressione
12 Fan pressure switch control adjuster Regolatore pressostatico del ventilatore
13 Sight glass Spia di flusso
14 Shut---off solenoid valve Elettrovalvola intercettazione
