LT20A / LT30 Series

3-1. ケーブルの接続

• 各接続ケーブルは断線事故を防ぐため、固定するなどの

処置をしてください。

• 測長ユニットの着脱は、必ず表示ユニットの電源を切っ

てから行なってください。

3-2. 表示ユニットの設置方法

パネルなどへ取り付ける場合

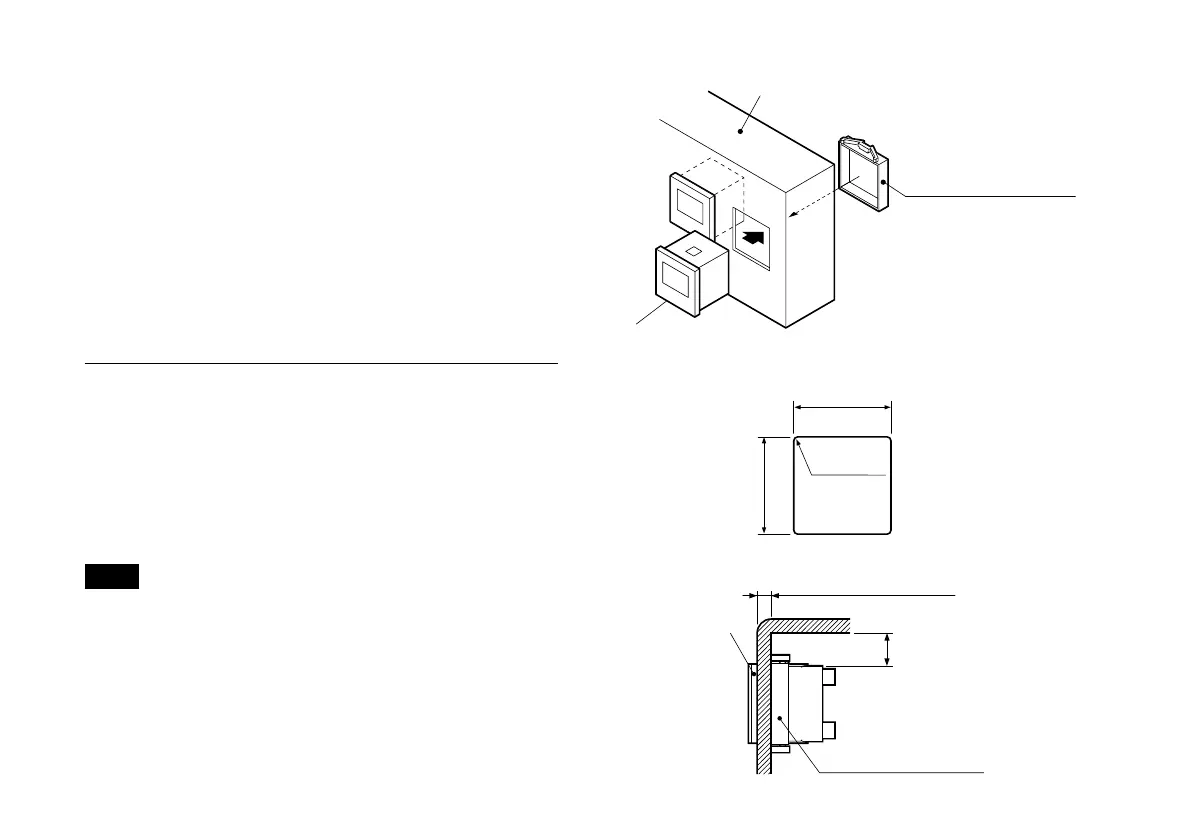

1. パネルカット寸法の穴を開けます。(図2)

2. 表示ユニットを表側からパネルのカット穴に挿入します。

3. 裏側から表示ユニットの付属部品のカウンタストッパ

を取り付けます。

4. カウンタストッパがパネルに当たるまで押し込みます。

注意

表示ユニットにカウンタストッパを取り付ける際、上下に必要

なスペース(Min.30mm)を取ってください。(図3)

3. 接続と設置









+1.0

+0.4

+1.0

+0.4
















