32 (J)
LT20A / LT30 Series
8-3. インタフェースケーブルについて
• ケーブル径φ8.7mm以下のシールド線を、長さ2m以内
で使用してください。
また、接続機器側のシールド線はフレームGNDに接続し
てください。
• プラグケースは表示ユニット本体のFGに接続されます。
シールド線は折り返して板金で挟み込み、ケースに接続
してください。
注意
ケースとプラグ端子の接触による故障を防ぐため、プラグ
とケーブルのはんだ付け部は、必ず絶縁処理(絶縁チューブ
など)を行なってください。

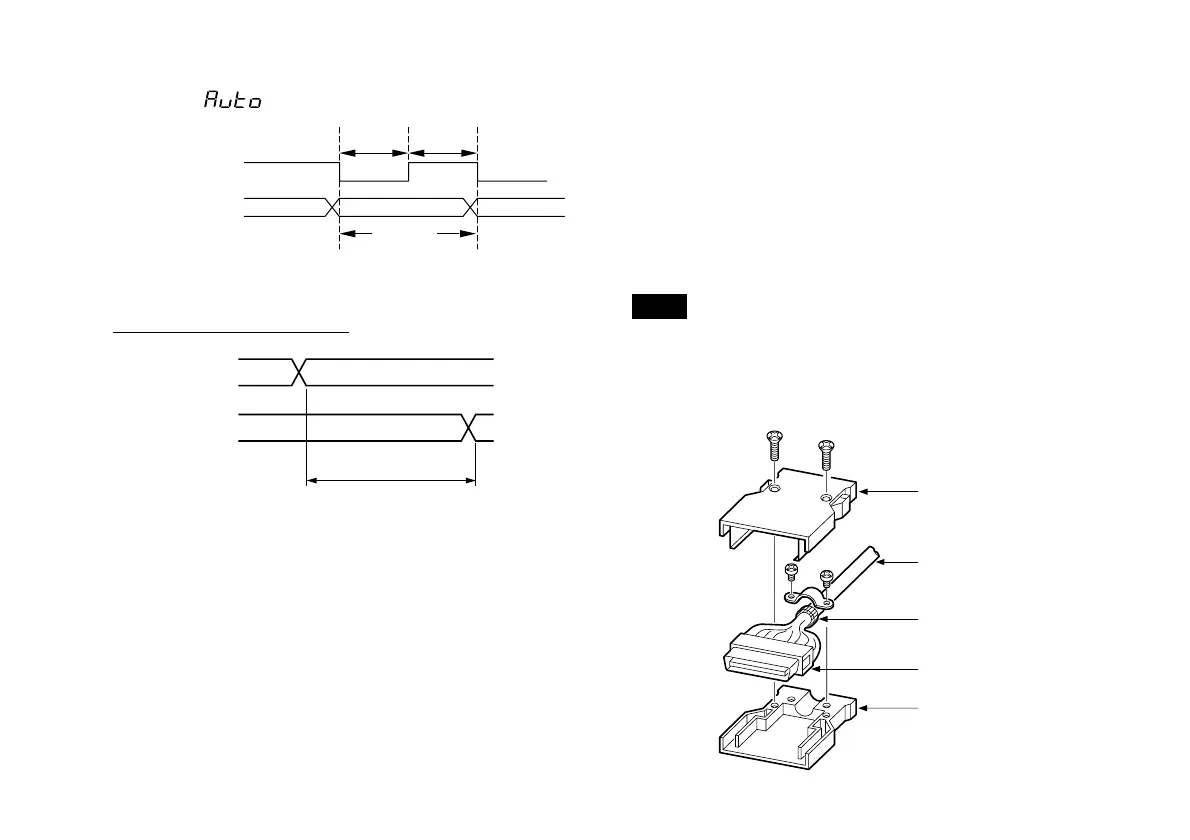

付属プラグの組立方法
シールド線を折り返して、
板金で挟み込みます。
ケース
ケーブル
プラグ
ケース
• 初期設定 のとき
#5#6コンパレート値選択入力
I N
DATA (OUT)
MAX. 0.2 ms
50 % 50 %
設定時間
(初期設定)
READY(OUT)
BCD Data(OUT)
