Magnescale LT30 Series - Rs-232 Cインタフェース; パソコンに接続する場合

(J) 35
LT20A / LT30 Series
9-2. パソコンに接続する場合

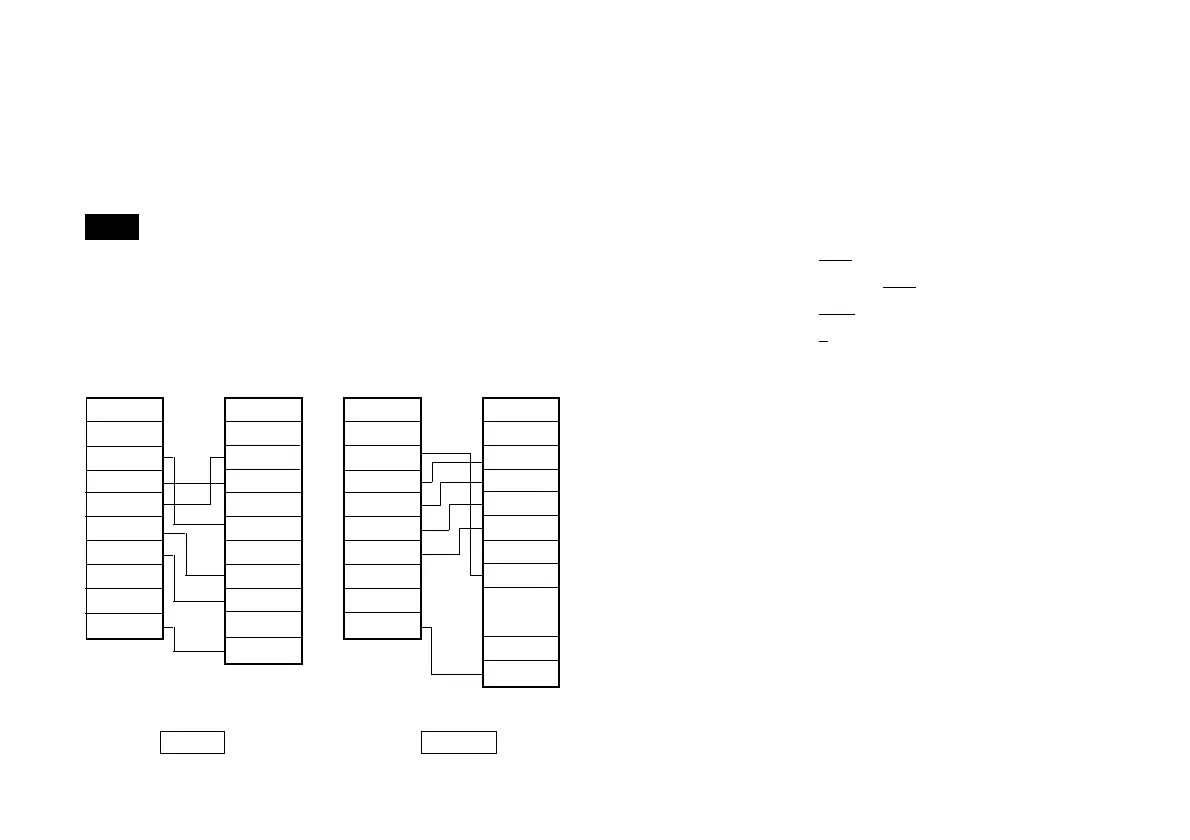

パソコン接続用RS-232C用ケーブルDZ252(別売)、DZ253A
(別売)を接続します。(「9-6. コマンドについて」参照)
注意
DZ252、DZ253Aのシールド線は表示ユニット本体のFGに
接続されます。DZ252、DZ253Aのパソコン側のコネクタは
各々9、25ピンDsubです。パソコン側のRS-232Cコネクタの
形状を確認してから接続用ケーブルを購入してください。
詳しくは販売店にご相談ください。

9-3. RS-232Cインタフェース
 
EIA-RS-232Cに準拠
信号 : 非同期、調歩式、全二重式
転送速度 :
2400、9600、19200、38400bps
データ長 : 7または
8bit切り換え
パリティ :
なし、奇数、偶数切り換え
ストップビット :
1または2bit切り換え
ケーブル長 : 最大15m
• 各々の切り換えは、初期設定(P16)で行ないます。
• 上記下線のあるものが出荷時の設定です。

1
2
3
4
5
6
7
8
ケース

1
2
3
4
5
6
7
8
9
ケース


1
2
3
4
5
6
7
8
ケース

1
2
3
4
5
6
7
25
ケース







   
 
