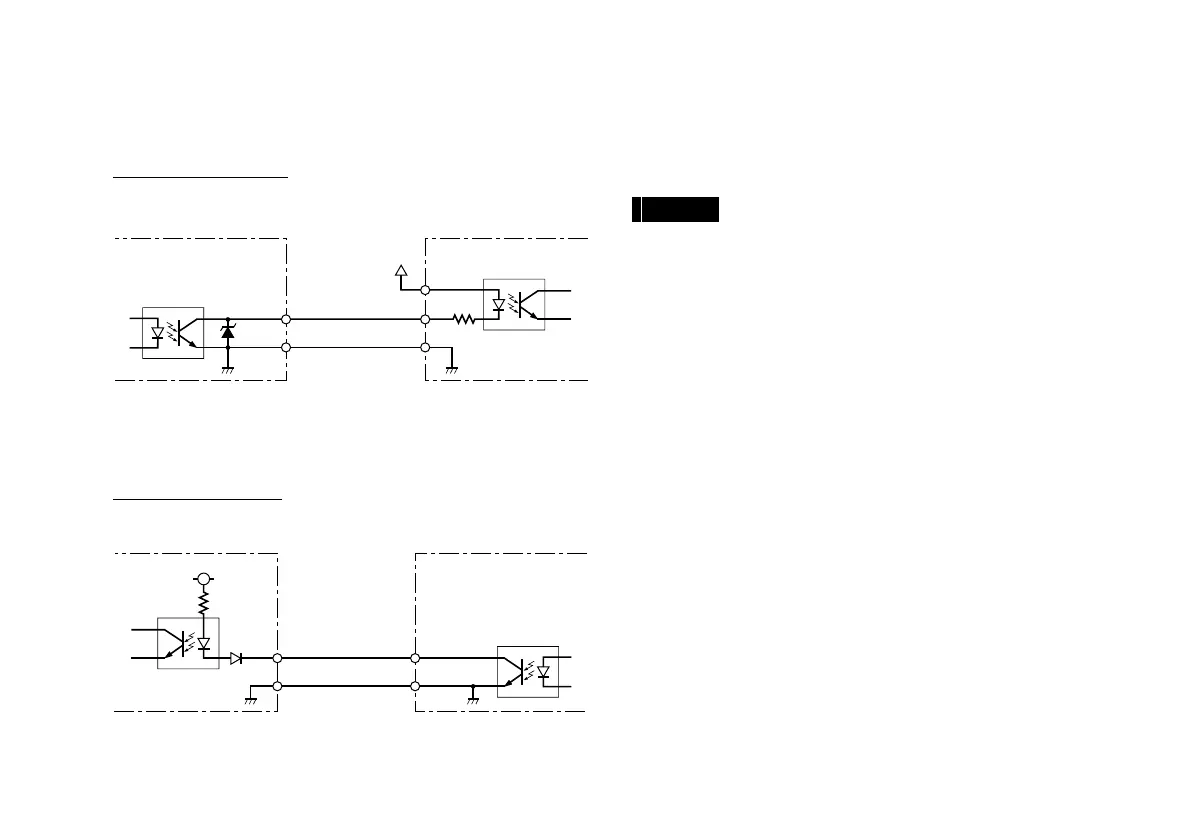

7-2. Ein-/Ausgangsschaltung
(E/A-Anschlussbereich)
Ausgangsschaltkreis
Eingangsschaltung
Anzeigeeinheit
GND
OUT IN
+COM
–COM
Ausgang für Gut/
Ausschussauswertung
Extern angeschlossenes Gerät
(Anschlusstyp)
Starteingabe
Pauseneingabe
Rückstellungseingabe
RS-Auslösereingabe
GND
OUT
IN
–COM
5 V
1 k
Extern angeschlossenes Gerät
(Anschlusstyp)
Anzeigeeinheit
Externe
Stromversorgung:
DC +5 bis +24 V
• Ausgangsspezifikationen
NPN-Ausgang für offenen Kollektor
Gleichspannung +5 bis +26,4 V, 10 mA oder weniger
(150 mW oder weniger)
Hinweis
Bei Anschluss eines Geräts, wie z.B. eines Relais, an die
Ausgangsstifte ü berprü fen Sie zuerst den
Betriebsnennwert der Relaiswicklung.
Schließen Sie die Sperrspannungs-Absorptionsdiode
unbedingt parallel zur Wicklung an.
• Eingangsspezifikationen
OFF-Spannung : +4 bis +26,4 V oder offen
ON-Spannung : +0,8 V oder weniger
Zwischen IN und GND : entweder offen (OFF) oder
kurzgeschlossen (ON) ist
möglich
Ausgangssignal-Kenndaten
Ein : VOL = MAX. 1,4 V (Ausgangsstrom IOL = 10 mA)
Aus: VOH = MAX. 26,4 V (Ausgangsstrom IOH = MAX. 50 µA)
