注意
判定出力は50µs毎に更新する高速サンプリングになりま
す。
このため、カウント値がコンパレート設定値に近い場合、
ON-OFF時間が50µsを繰り返して出力する場合がありま
す。接続機器側のサンプリング時間によっては、受信がで
きない場合がありますのでご注意ください。このような場
合はラッチ機能を使い、合否判定出力を保持させた後に判
定結果を受信してください。
MAX. 0.2ms

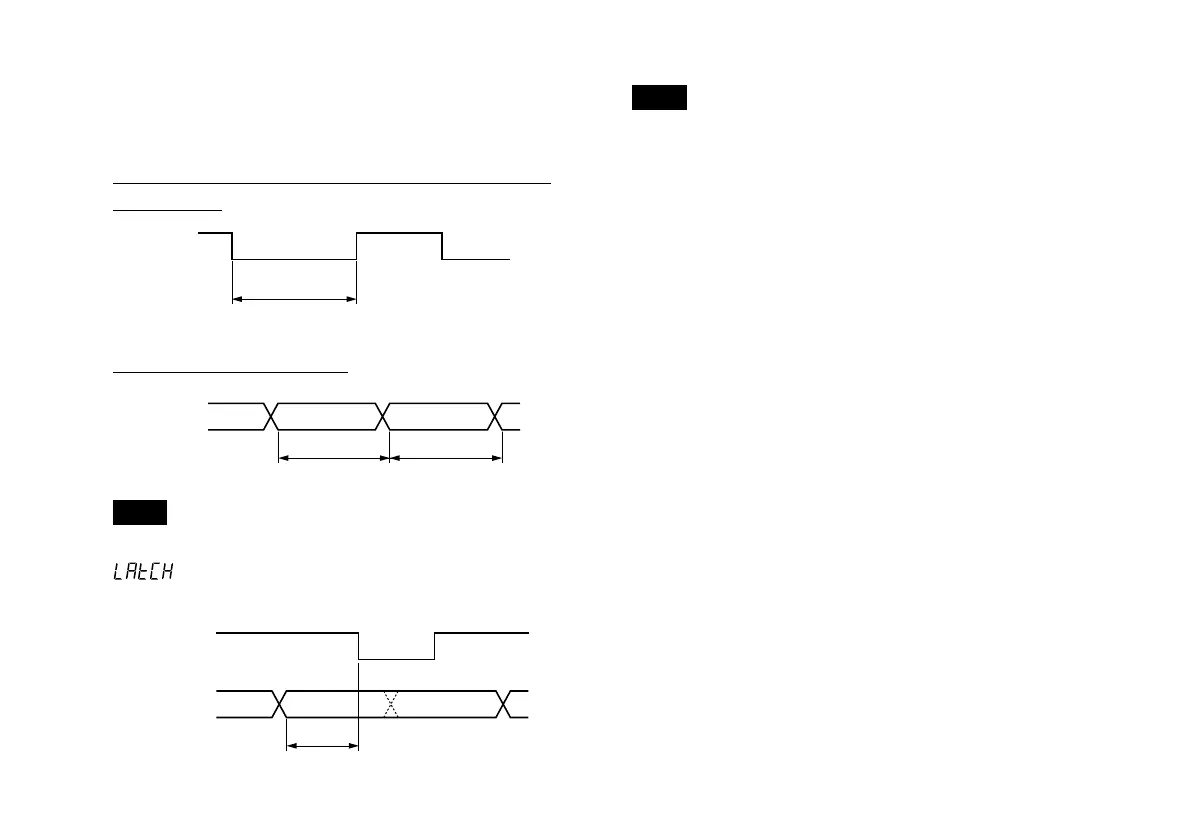

7-3. 信号タイミング
I/Oコネクタ(共通)wrスタートI/OコネクタAeBe
リセット入力
I/OコネクタArtyBrty
注意
I/Oコネクタ(共通)wrスタート/ラッチ端子の初期設定が
のとき、“L” (ON)で直前の合否判定および表示値
を保持します。
サンプリング 50µs
wr
合否判定
および
表示値
I N
MIN. 0.1 ms
