LT20A / LT30 Series
(G) 15
7. Auswählen der Starteingangsanschluss (E/A-
Anschluss)-Funktion
(Siehe “7. E/A-Anschluss”.)
: Startfunktion

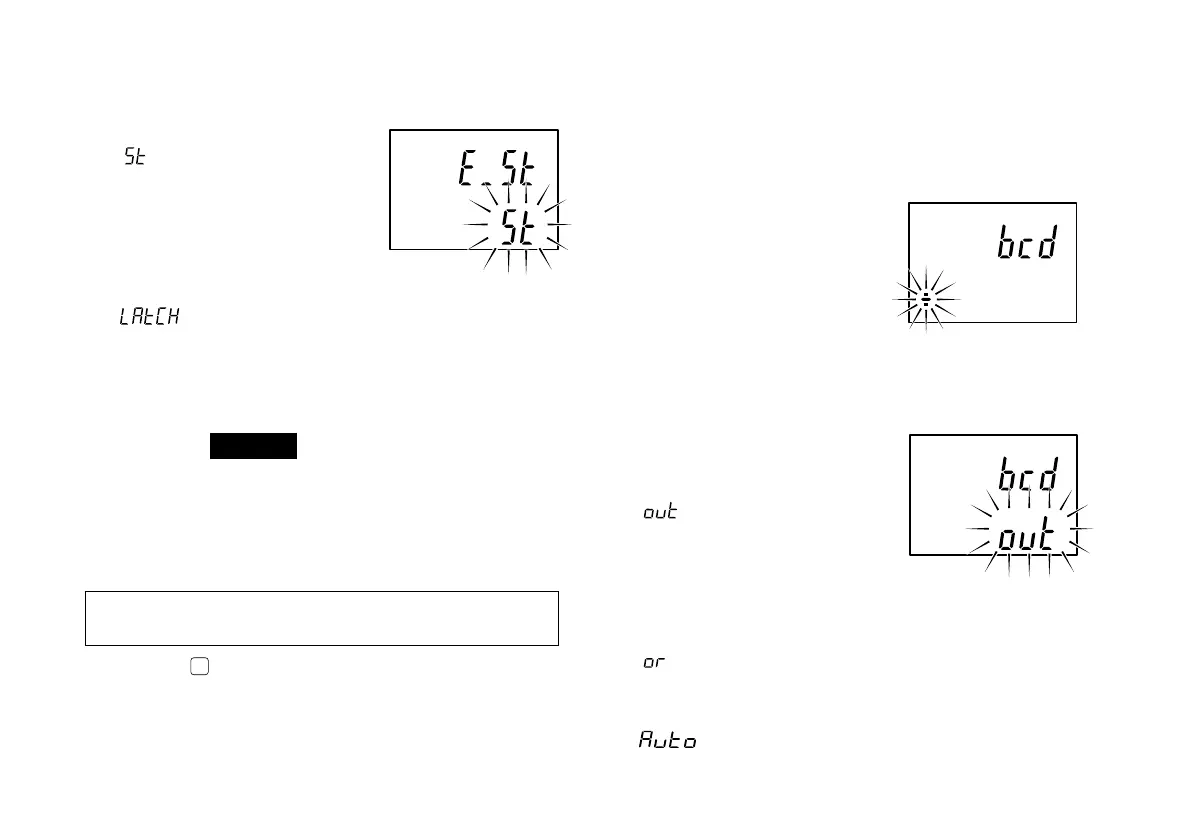

Wird diese Klemme auf
“L” (ON) eingestellt,
wird der Spitzenwert
auf den aktuellen Wert
gesetzt und der
Speichervorgang
wieder gestartet.
: Speicherungsfunktionen
Wird diese Klemme bei Verwendung des
Messmodus für den Istwert auf “L” (ON)
eingestellt, werden Ausgabe und Anzeige
der Gut/Ausschuss-Auswertung zu diesem
Zeitpunkt gespeichert.
Hinweis
Wenn die Speicherung auf EIN eingestellt
ist, werden die Anzeige und die Speicherung
des Gut/Ausschuss-Ausgangs durch den
DRQ-Eingang beim BCD-Modell und den
RS-TRG-Eingang beim RS-232C-Modell
ungültig gemacht.
Damit sind die Anfangseinstellungen für das
Standard-Modell abgeschlossen.
Drücken von
MODE
...
Standard-Modell→ Rückkehr zum Messungszustand.
BCD-Modell → zu Abschnitt 5-1-2. gehen.
RS-232C-Modell → zu Abschnitt 5-1-3. gehen.
Werkseitige Einstellung
5-1-2. BCD-Modell
(nur LT20A-101B/201B, LT30-1GB/
2GB)
Weiterrücken zum nächsten Einstellmodus von “5-1-1.
Grundeinstellungen” Schritt 7.
1. BCD-Logik
Einstellen der Logik des offenen
Kollektors des BCD-Ausgangs.
“+” bedeutet wahr.
“–” bedeutet unwahr.
Ausnahme: Die Logik für die
Klemmen DRQ, READY und
Alarm kann nicht geändert
werden. (Siehe “8. BCD-
Ausgang”.)
2. BCD-Ausgabeformat
Einstellen des BCD-
Ausgabeformats
:BCD wird
entsprechend dem
DRQ-Signaleingang
ausgegeben, und der
resultierende Status
wird gehalten, selbst
wenn das DRQ-Signal
ausgeschaltet wird.
: BCD wird entsprechend dem DRQ-
Signaleingang ausgegeben, wobei
hochohmiger Status angenommen wird, wenn
kein DRQ-Signaleingang vorhanden ist.
: BCD wird ständig im eingestellten Zeitintervall
ohne Eingabe des DRQ-Signals ausgegeben.
Werkseitige Einstellung
Werkseitige Einstellung
