8-2. Signal-Taktgebung
q-@4 Daten, #0 DRQ-Eingabe, #1 READY-Ausgabe
• Anfangseinstellungen
(Siehe Seite 15 für Werkseitige Einstellung.)
• Anfangseinstellungen
Alarm-Ausgabe
“H” (OFF) wird ausgegeben, wenn das Gerät in den
Alarmzustand versetzt wird.
Dieser Posten wird durch Drücken der Rückstelltaste oder
durch die E/A-Anschluss-Rückstellungseingabe auf “L”
(ON) gesetzt, nachdem die verschiedenen Alarmursachen
beseitigt worden sind.
Komparatorwertwahl-Eingabe
Die in der Anzeigeeinheit eingestellten vier
Komparatorwert-Paarungen können gewählt werden.
Haltefunktion der DRQ-Anzeige/Ausgabe
Während sich das DRQ-Signal im Zustand “L” (ON) befindet,
werden Anzeige und Ausgabe (BCD, Gut/Ausschuss-
Ausgabe des E/A-Anschlusses) gespeichert.
(Wenn das BCD-Ausgabe bei den Anfangseinstellungen auf
eingestellt wurde, werden nur die BCD-Ausgabedaten
beim H-Niveau von DRQ gehalten.)
Wenn jedoch die Anfangseinstellung der Stifte w und r des E/A-
Anschlusses (gemeinsam) von der Werkseinstellung
auf
geändert wird, wird die Haltefunktion für die Anzeige und
die Gut/Ausschuss-Ausgabe des E/A-Anschlusses nur für die
Stifte w und r des E/A-Anschlusses (gemeinsam) aktiviert, und
die DRQ-Haltefunktion ist nur für die BCD-Ausgabedaten gültig.
Stift
#5#5
#5#5
#5
H
L
H
L
Stift
#6#6
#6#6
#6
H
H
L
L
Komparatorwert
(Obergrenze CPH, Untergrenze CPL)
CPH1, CPL1
CPH2, CPL2
CPH3, CPL3
CPH4, CPL4

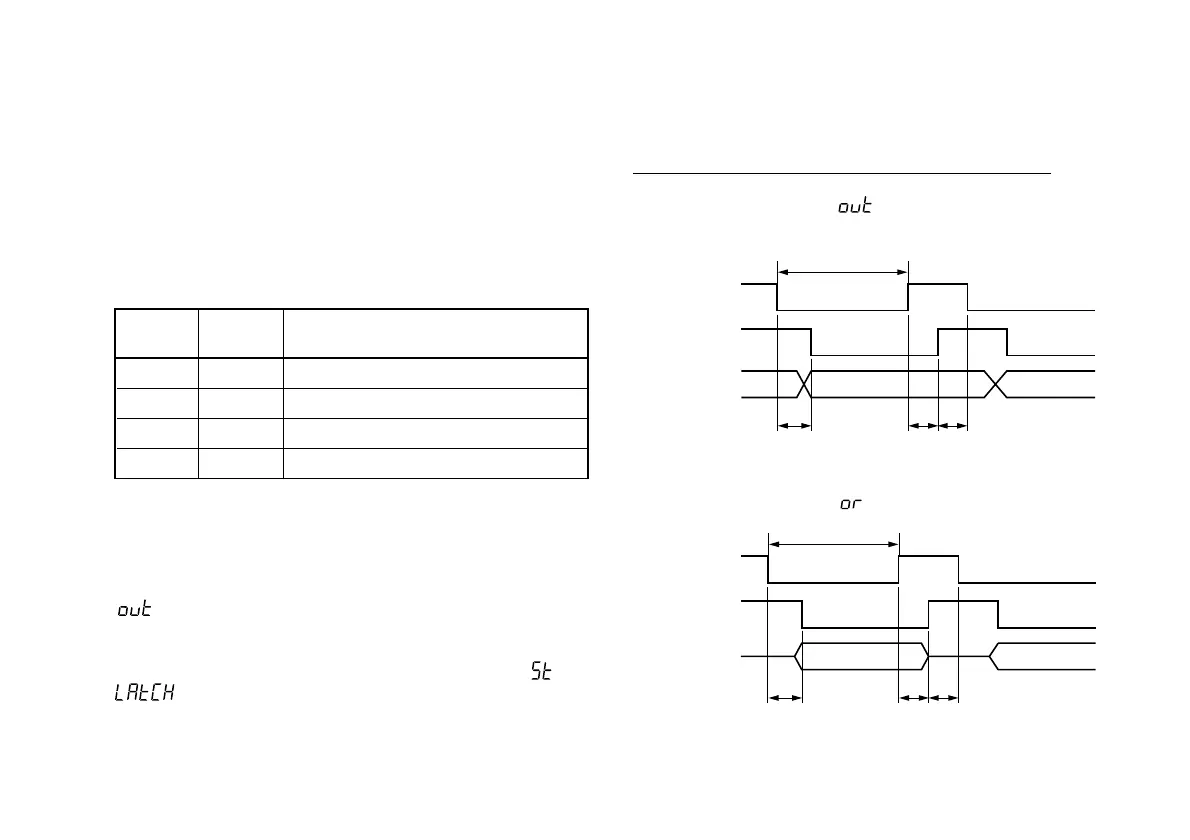

DRQ (IN)
READY (OUT)
DATA (OUT)
MAX. 0,2 ms MAX. 0,2 ms MIN. 0,2 ms
MIN. 1 ms
DRQ (IN)
READY (OUT)
DATA (OUT)
MAX. 0,2 ms MAX. 0,2 ms MIN. 0,2 ms
MIN. 1 ms
