• Ausgabeformat
Es ist wahlbar, die ausgegebene BCD-Daten zu halten
oder, wenn es kein DRQ-Signal gibt, die den
hochohmigen Status annehmen zu lassen.
(Siehe “5-1-2. BCD-Modell”.)
Im
-Modus kann das Gerät nicht in den Zustand
hoher Impedanz versetzt werden.

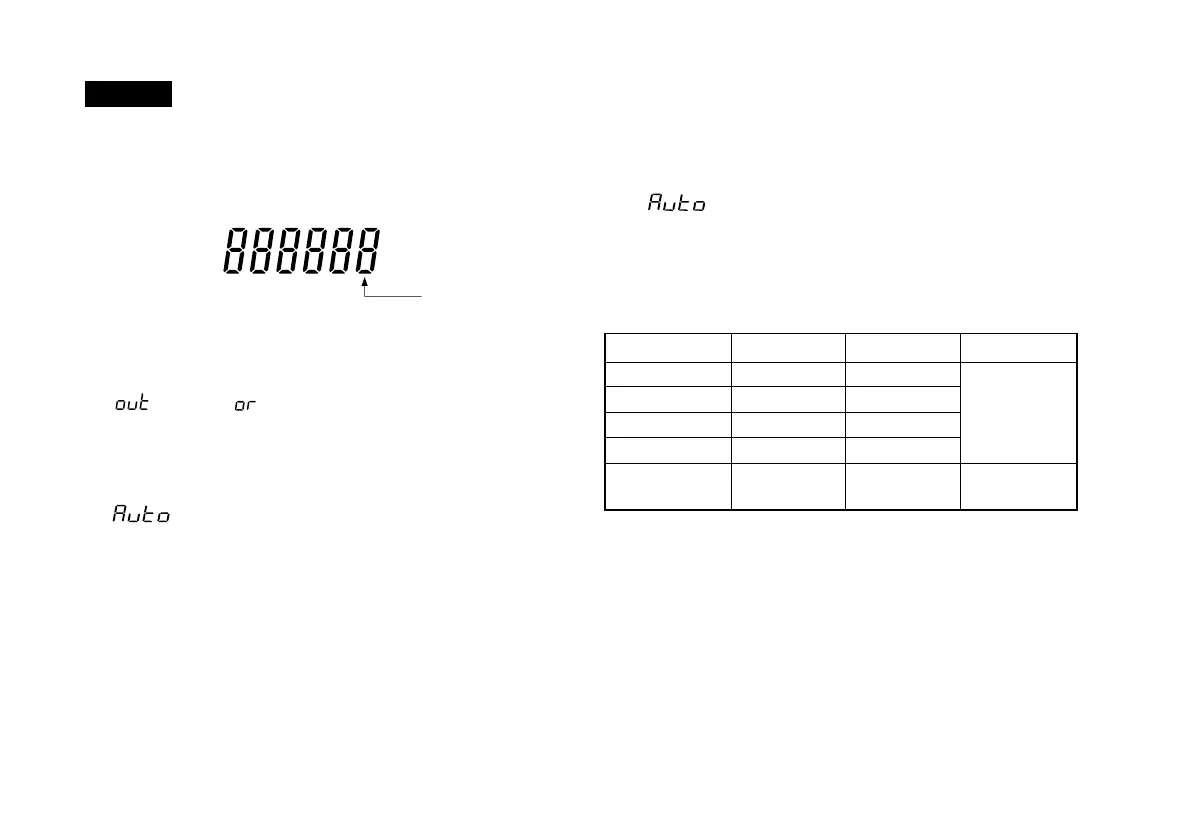

Messmodus wahl-Eingang
Die Wahl von aktueller Wert, Maximalwert, Minimalwert
oder Spitze/Spitze-Wert ist möglich.
Messmodus
Stift
#2#2
#2#2
#2 (MOD 0) Stift
#3#3
#3#3
#3 (MOD 1)
Stift
@5@5
@5@5
@5 (M-VALID)
Aktueller Wert L L
Maximalwert H L
L
Minimalwert L H
Spitze/Spitze-Wert
HH
Auf der Taste
✕✕ H
eingegebene Einstellung
✕ : Beides möglich
Vorzeichen-Ausgabe
Gibt an, ob die ausgegebenen Daten positiv oder negativ sind.
Im wahren Zustand wird bei Ausgabe von “H” (OFF) “–”, und
bei Ausgabe von “L” (ON) “+” angezeigt.
Hinweis
• Die niedrigstwertige Stelle (äusserst rechte Stelle) der
Anzeigeeinheit ist die erste Stelle.
Die in Klammern stehenden Buchstaben haben die
folgende Bedeutung.
A: 1, B: 2, C: 4, D: 8
• Beachten Sie, dass die Signalanordnung anders als bei
der Serie LT10/LT11 ist.
BCD-Ausgabe
Im
-Modus, -Modus
(Siehe “8-2. Signal-Taktgebung”)
Wenn DRQ-Eingabe an Stift #0 empfangen und READY-
Ausgabe von #1 bei “L” (ON) ausgegeben wird, wird die
BCD-Daten ausgegeben.
Im
-Modus
Die Daten werden in dem in der Anfangseinstellung
festgelegten Ausgabe-Zeitintervall ausgegeben, selbst
wenn DRQ nicht eingegeben wird.
• Ausgabe-Logik
Die Wahl von wahr oder unwahr ist möglich.
(Siehe “5-1-2. BCD-Modell”.)
Wahr: “L” (ON) ist “0”.
“H” (OFF) ist “1”.
1. Ziffer
