Magnescale LT30 Series - Bcd入出力回路

(J) 33
LT20A / LT30 Series

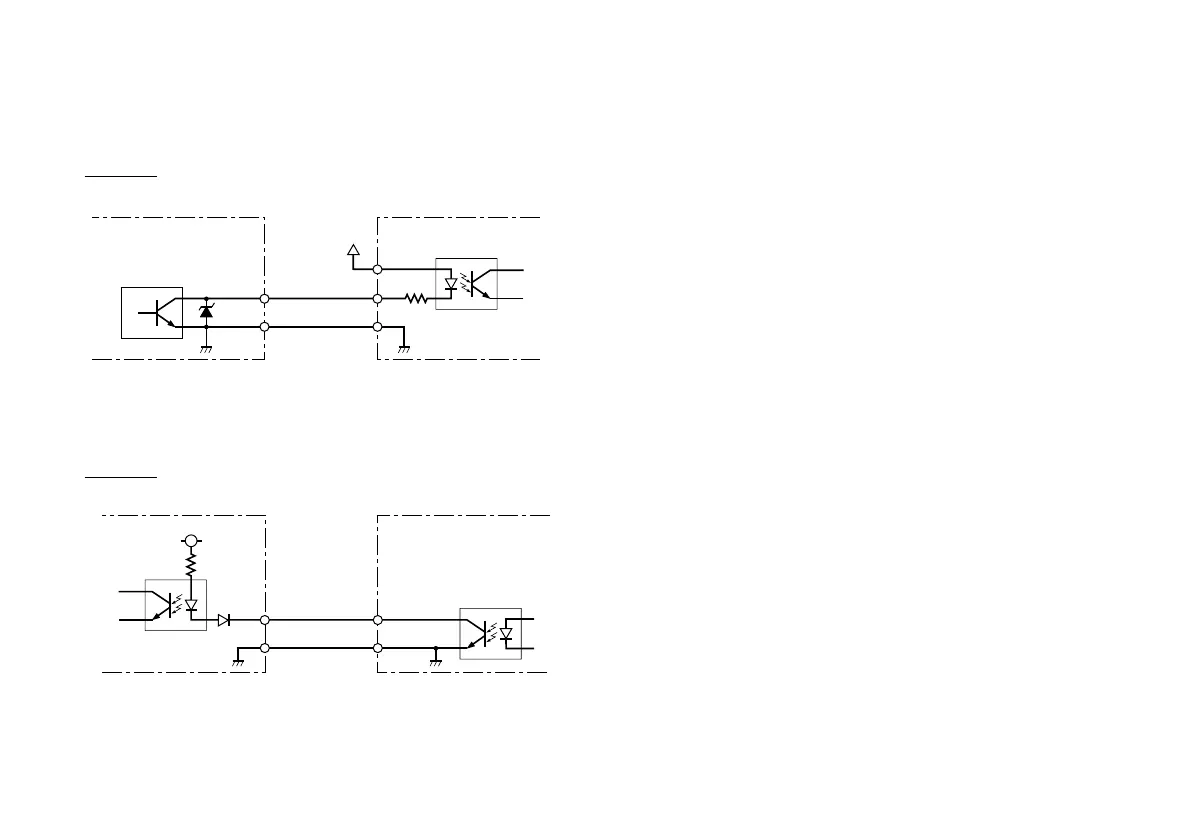

8-4. BCD入出力回路




GND
OUT IN
+COM
–COM
74LS06


 
GND
OUT
IN
–COM
5 V
1 k
• 出力仕様
NPNオープンコレクタ出力
DC+5〜+26.4V 24mA以下
• 入力仕様
OFF電圧 +4〜+26.4Vまたはオープン
ON電圧 0.8V以下
GND間とオープン(OFF)、ショート(ON)でも可

  
