LT20A / LT30 Series
(G) 29

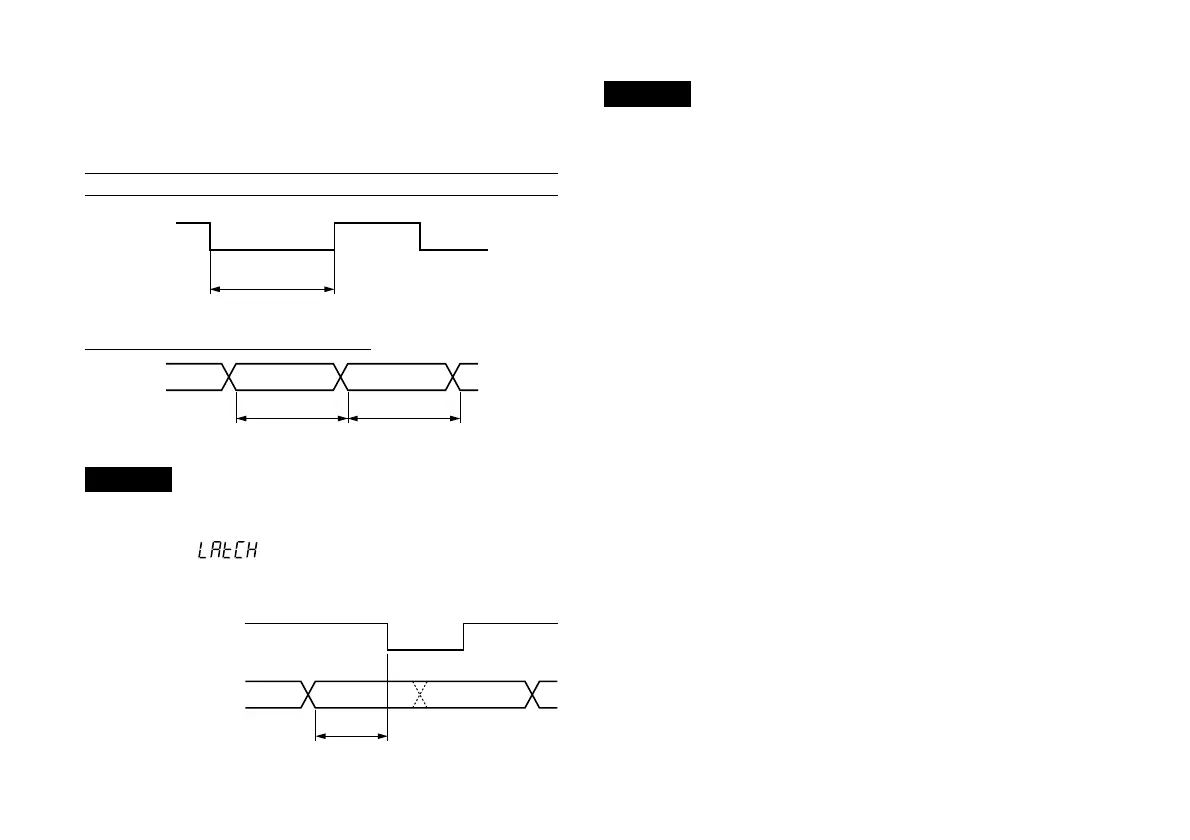

7-3. Signal-Taktgebung
Eingang für Start an E/A-Anschluss (gemeinsam) Stifte w, r
Eingang für Rückstellung an E/A-Anschluss A Stift
e
, B Stift
e
E/A-Anschlüsse A rty B rty
Hinweis
Wenn die Anfangseinstellung der Stifte Starten/
Speicherungen w und r des E/A-Anschlusses
(gemeinsam)
ist, hält das Signal “L” (ON) die Gut/
Ausschuss-Ausgabe und den Anzeigewert unmittelbar
vorher.
Sampling 50 µs
Anzeige der Gut/
Ausschussauswertung
MAX. 0,2 ms
wr
I N
MIN. 0,1 ms
Hinweis
Ein Hochgeschwindigkeits-Sampling wird durchgeführt,
wenn der Gut/Ausschuss-Ausgang alle 50 µs aktualisiert
wird.
Wenn der Zählerwert daher dem Komparator-Einstellwert
nahe kommt, wird die ON-OFF-Zeit ggf. alle 50 µs
wiederholt ausgegeben. Dabei ist der Empfang je nach der
Sampling-Zeit am angeschlossenen Gerät möglicherweise
nicht möglich. Verwenden Sie in diesem Fall die
Speicherungsfunktion, um den Gut/Ausschuss-Ausgang
zuerst zu speichern und dann das Ergebnis zu empfangen.
