Magnescale LT30 Series - 入出力回路 (I;Oコネクタ入出力部)

(J) 27
LT20A / LT30 Series

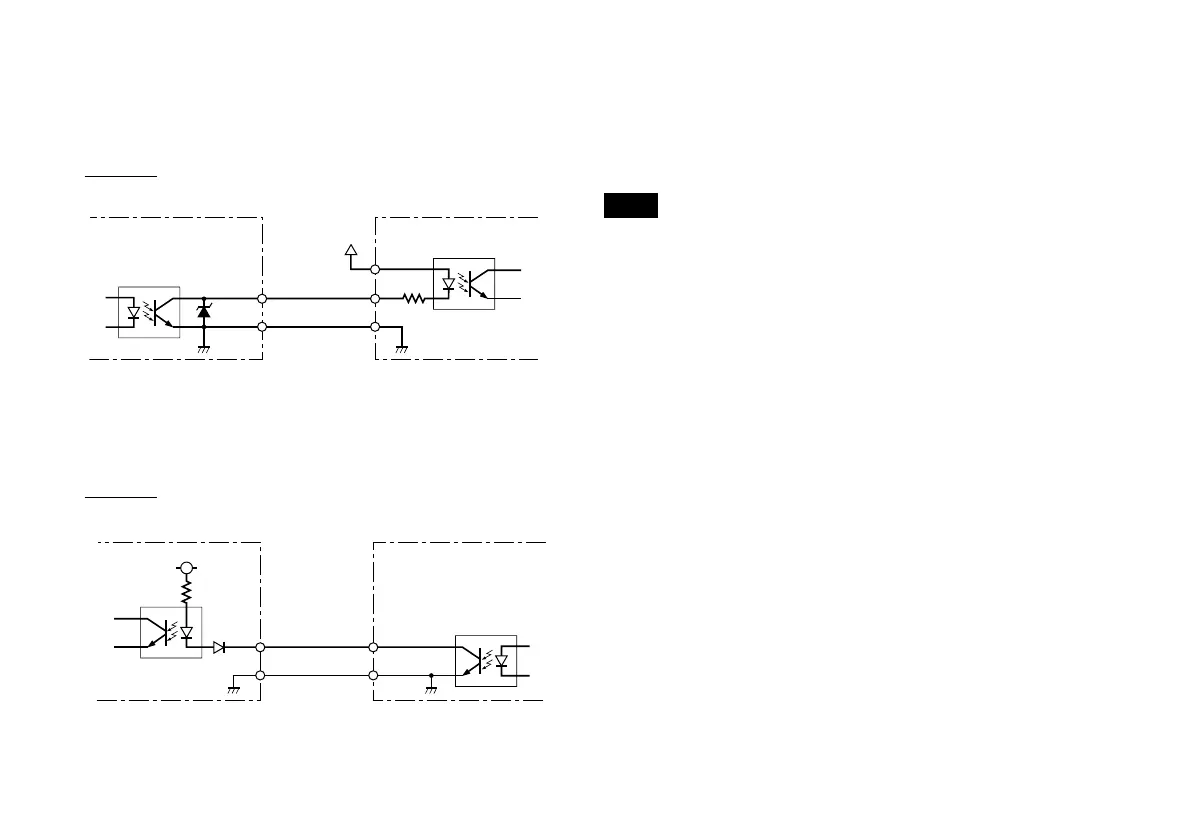

7-2. 入出力回路(I/Oコネクタ入出力部)




GND
OUT IN
+COM
–COM

 
GND
OUT
IN
–COM
5 V
1 k





++
• 出力仕様
NPNオープンコレクタ出力
DC+5〜+26.4V 10mA以下(150mW以下)
注意
出力端子にリレーなどを接続する場合には、リレーの操作
コイル定格をご確認ください。
また、必ずコイルと並列に逆起電力吸収用のダイオードを
接続してください。
• 入力仕様
OFF電圧 +4〜+26.4Vまたはオープン
ON電圧 0.8V以下
GND間とオープン(OFF)、ショート(ON)でも可

  
