TECHNOPOOL3 INSTALLATION
Dosieranlage für Schwimmbecken DEUTSCH
ADSP7000716 rev. 1.0 25/01/2017 26/64
2 INSTALLATION
In vertikaler Position mit einer Unsicherheit von nicht mehr als +/-15°.
Weit entfernt von Wärmequellen und an einem trockenen Ort mit einer Umgebungstemperatur zwischen
0 °C und 45 °C.
In einem belüfteten und für den Bediener zur regelmäßigen Wartung leicht zugänglichem Raum.
Bei einer maximalen Höhe von 1,5 m vom Niveau der zu dosierenden Flüssigkeit.
Das System nicht über dem Tank des chemischen Produkts installieren, wenn dieser Rauch abgibt, es sei
denn, der Behälter ist hermetisch verschlossen.

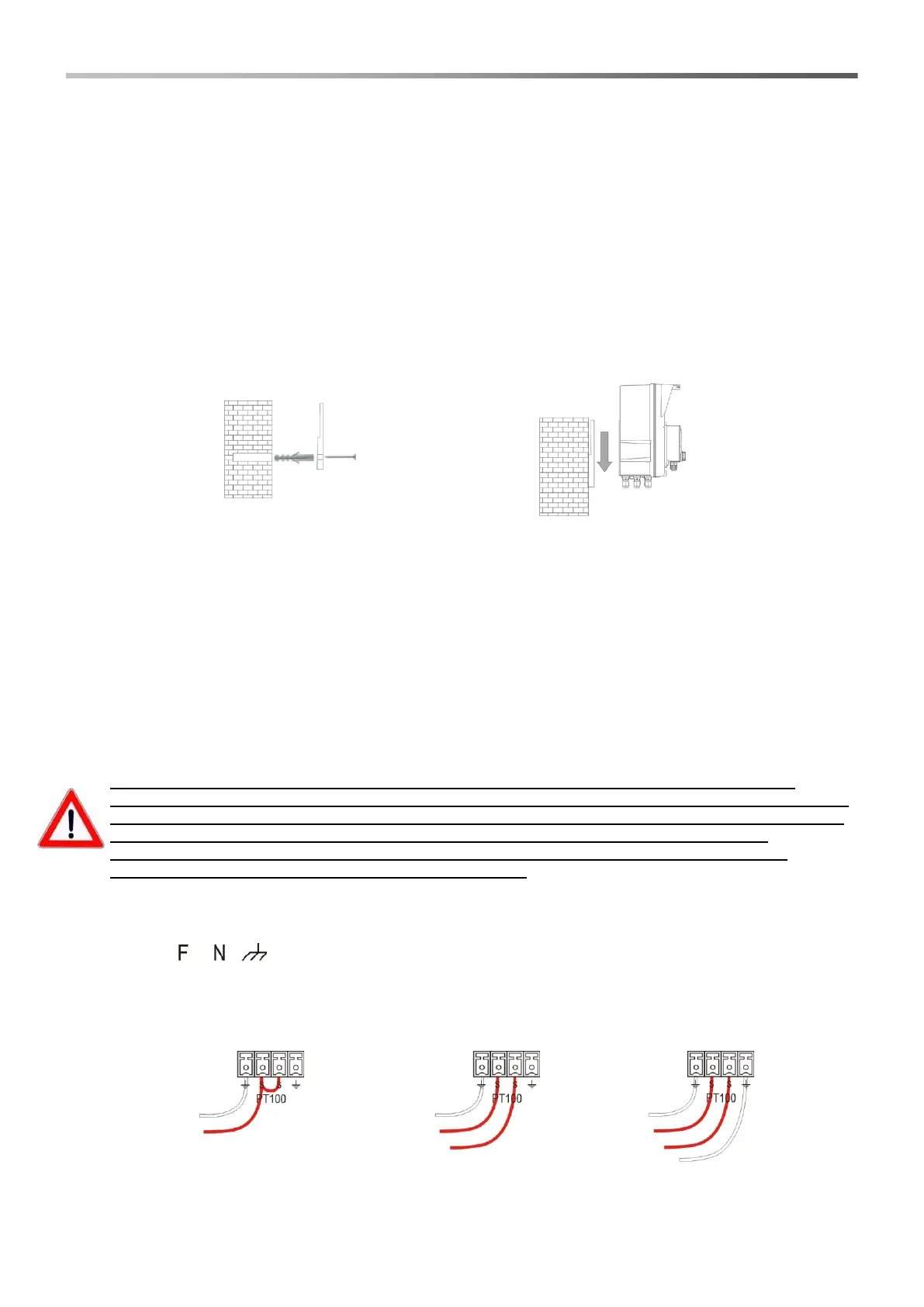

2.1 Wandbefestigung
Das System an einer Wand in der Nähe des Dosierpunkts positionieren und die nachstehend aufgeführten
Anweisungen befolgen.
2.2 Elektrische Anschlüsse
Vor der Installation sicherstellen, dass eine entsprechende Erdung und ein Differentialschalter einer
ordnungsgemäßen Empfindlichkeit vorhanden sind. Die elektrischen Werte beachten, die auf dem Etikett des
Systems angegeben sind.
ACHTUNG: Vor der Durchführung von Wartungseingriffen am System, stets die Stromversorgung
trennen.
Mit einem Multimeter stets alle elektrischen Anschlüsse überprüfen. Eine falsche Spannung könnte
einen Schaden am System verursachen, der nicht durch die Garantie abgedeckt wird. Die
folgende Anleitung ist stets als Referenz für jeden elektrischen Anschluss aufzubewahren.
Alle elektrischen Anschlüsse müssen in Übereinstimmung mit den lokalen Gesetzen für elektrische
Anlagen vorgenommen werden.
ACHTUNG!!!!!
Überprüfen, dass das Erdungssystem einwandfrei funktioniert und den geltenden Richtlinien
entspricht. Sicherstellen, dass ein Differentialschalter von hoher Empfindlichkeit (0,03 A) vorhanden
ist. Überprüfen, dass die Typenschildwerte der Pumpe mit denen des Stromnetzes kompatibel sind.
Die Pumpe niemals direkt parallel zu den induktiven Lasten (z.B.: Motoren/Magnetventile)
installieren, sondern gegebenenfalls ein „Trennrelais“ verwenden. In der Pumpe gibt es zwei
Schutzvorrichtungen: einen Varistor und eine Sicherung
2.2.1 Hauptstromversorgung
An der Klemme eine Spannung zwischen 100 und 240 VAC – 50/60 Hz anschließen.
2.2.2 Temperatursonde
Anschluss der Temperatursonde PT100 an die entsprechende Klemme. Je nach verfügbarem Sondenmodell,
einen der nachfolgend aufgeführten Anschlüsse vornehmen:
2.2.3 Durchflusssignal
Das Signal des Durchflusssensors am Eingang PROX anschließen.
