TECHNOPOOL3 SNELLE PROGRAMMERING
Doseersysteem voor zwembaden NEDERLANDS
ADSP7000716 rev. 1.0 25/01/2017 57/64
4.4 Instellen van de redox (pomp P2)
De dosering van pomp P2 staat in verhouding tot de afgelezen setpoint.
Voor het in bedrijf stellen van de redox-pomp, moeten twee parameters worden geprogrammeerd:
Rx-setpoint - proportionele band Rx

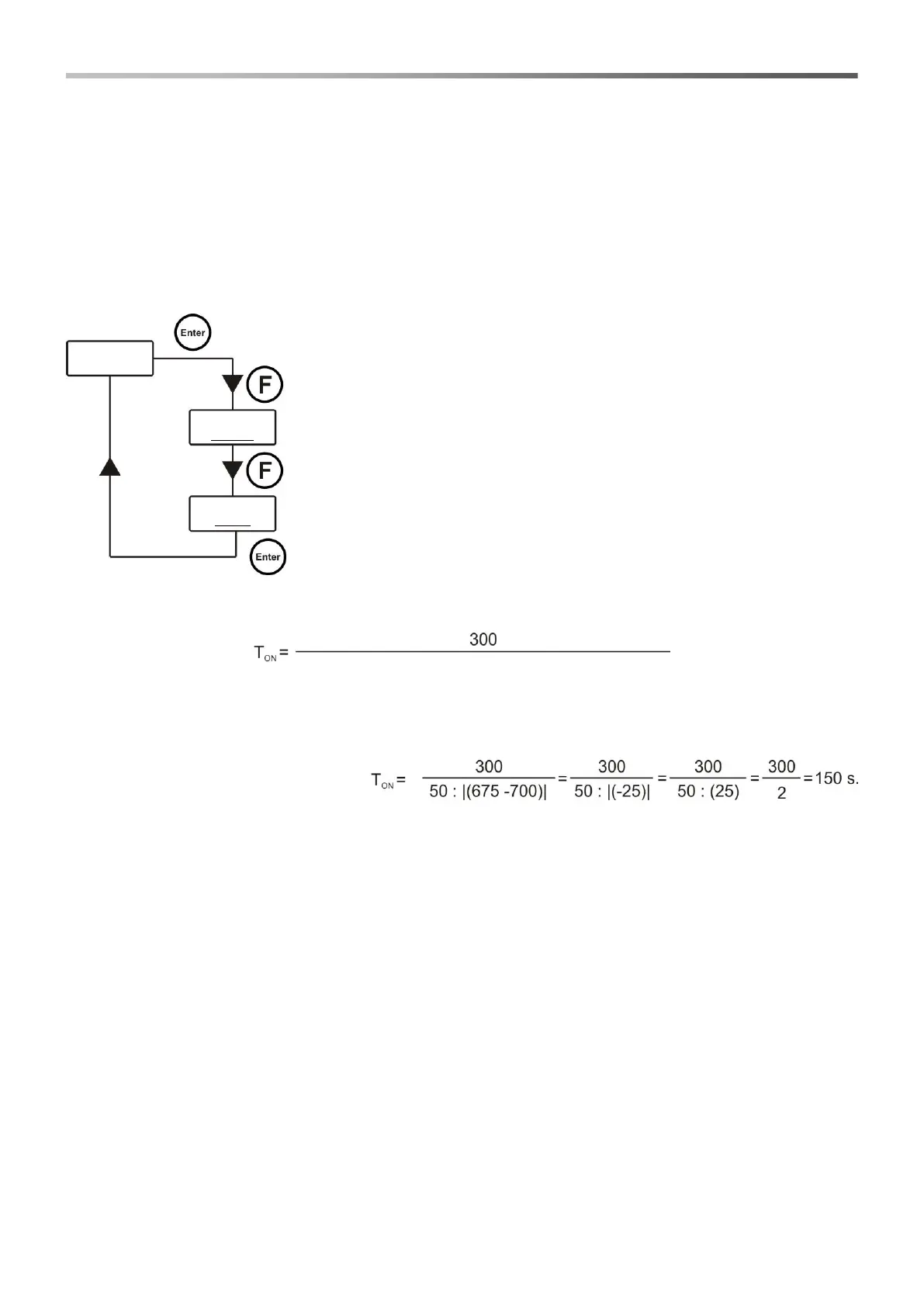

In het installateurmenu Setpoint/Timer selecteren, de toets Enter indrukken en vervolgens de toets F meerdere
malen indrukken, totdat op het scherm pH-setpoint wordt weergegeven:
Rx-setpoint
De setpoint geeft de Rx-waarde aan die moet worden gehandhaafd.
Met de toetsen ▼▲kan de gewenste setpoint worden ingesteld en vervolgens
kan deze met de toets Enter worden bevestigd.
De setpoint kan worden ingesteld op een waarde tussen 0 en 1000 mV.
Proportionele band Rx
Deze geeft de looptijd van de proportionele band van de dosering aan.
De pomp mag maximaal 300 seconden actief zijn. Als de pomp voor kortere tijd
wordt ingeschakeld, moet deze stilstaan gedurende een tijdsbestek dat gelijk is
aan het verschil tussen 300 en de werkingstijd.
Met de toetsen ▼▲kan de gewenste waarde worden ingesteld en vervolgens
kan deze met de toets Enter worden bevestigd.
De proportionele band kan worden gekozen uit de volgende waarden:
20 – 50 – 100 – 200 mV.
De activeringstijd T
ON
van de pomp wordt berekend met de volgende formule:
Het verschil tussen de afgelezen waarde en de setpoint wordt beschouwd als de absolute waarde.
De tijd T
OFF
is het verschil tussen 300 - T
ON.
Voorbeeld:
Rx-setpoint = 700 mV
Proportionele band Rx = 50 mV
Afgelezen waarde = 675 mV
Als de pomp tijdens het doseren de setpoint bereikt, stopt deze en blijft stilstaan gedurende de tijd die
wordt bepaald door het verschil tussen 300 seconden en de tijd dat de pomp actief is geweest.
Proportionele band Rx: I(afgelezen Rx-waarde - Rx-setpoint)I
