TECHNOPOOL3 INSTALLATIE
Doseersysteem voor zwembaden NEDERLANDS
ADSP7000716 rev. 1.0 25/01/2017 48/64
2.2.4 Vrijgavesignaal dosering (V1)
Sluit het signaal (20 tot 240VAC) om de dosering vrij te geven aan op de ingang CHARGE.
2.2.5 Sensor productniveau pH-pomp
Sluit de niveausensor (contact on/off, zonder spanning) aan op de ingang LEVEL RIN.
2.2.6 Sensor productniveau Rx-pomp
Sluit de niveausensor (contact on/off, zonder spanning) aan op de ingang LEVEL SAN.
2.2.7 Uitgang alarm - Klem 24V OUT
Dit is uitgang voor een alarmherhaling, die een spanning levert van
30VDC met een maximale absorptie van 500mA.

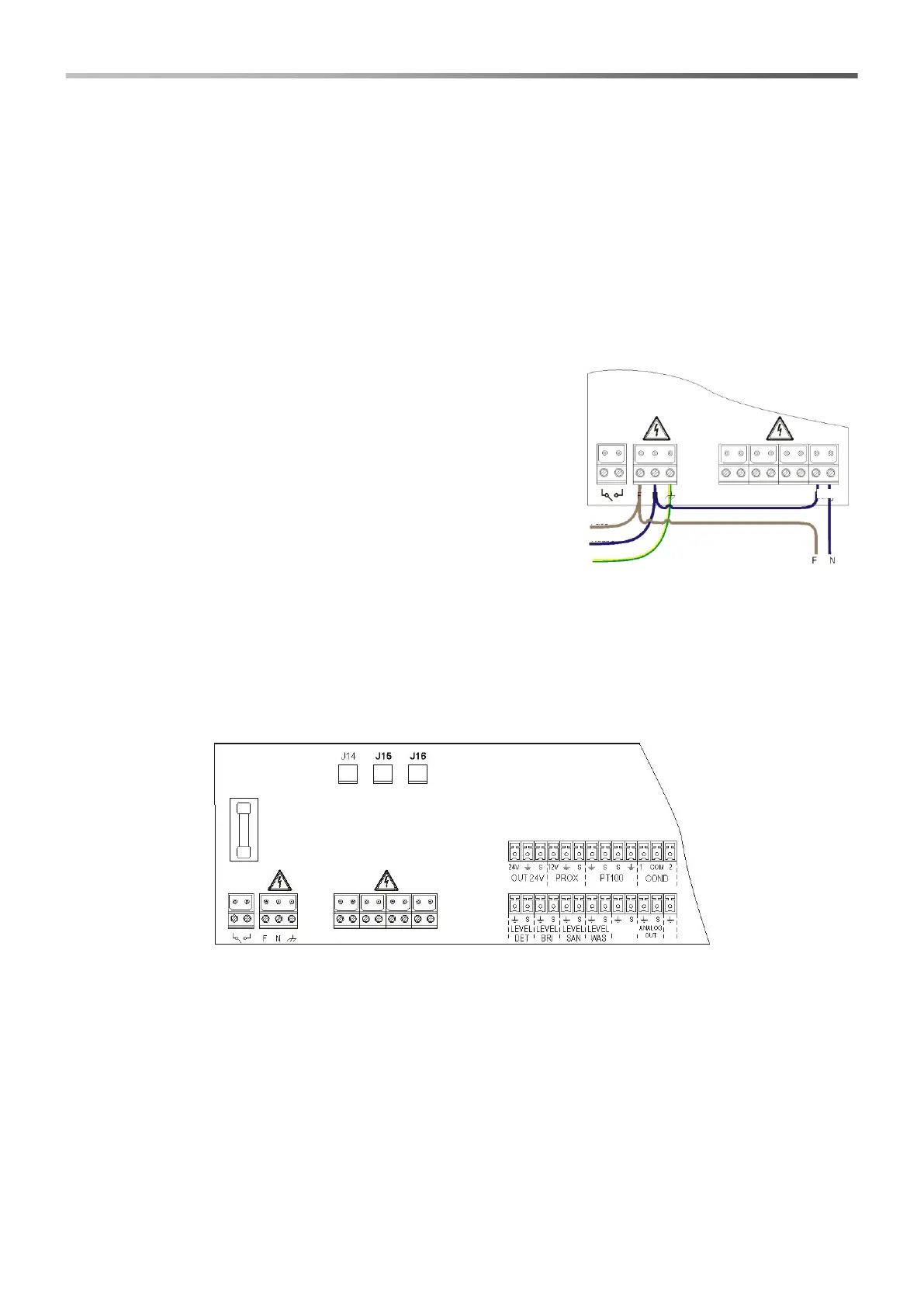

2.2.8 Uitgang magneetklep - Klem RELAY
De klem RELAY geeft een droog contact (niet onder spanning) en wordt
gebruikt om de elektromagnetische klep te regelen.
Om op de RELAY klem een spanning te verkrijgen die gelijk is aan de
voedingsspanning, bijvoorbeeld 240VAC, moet het hiernaast
weergegeven schema worden opgevolgd.
2.2.9 Pompschakelaars
Elke pomp kan worden uitgerust met een schakelaar voor vrijgave van de dosering, waarmee de dosering van de
betreffende pomp kan worden geblokkeerd.
De schakelaars zijn op de volgende manier op het circuit aangesloten:
pH-pomp op connector J16
Rx-pomp op connector J15
Laden/Afspoelen/Reinigen/ Relais
