TECHNOPOOL3 INSTALLATION
Dosieranlage für Schwimmbecken DEUTSCH
ADSP7000716 rev. 1.0 25/01/2017 27/64
2.2.4 Freigabesignal der Dosierung (V1)
Das Freigabesignal für die Dosierung (20÷240 VAC) am Eingang CHARGE anschließen.
2.2.5 pH-Pumpe-Produktfüllstandsonde
Die Füllstandsonde (Ein-/Aus-Kontakt, spannungsfrei) am Eingang LEVEL RIN anschließen.
2.2.6 Rx-Pumpe-Produktfüllstandsonde
Die Füllstandsonde (Ein-/Aus-Kontakt, spannungsfrei) am Eingang LEVEL SAN anschließen.
2.2.7 Alarmausgang – Klemme OUT 24V
Ist ein Alarm-Wiederholungsausgang, der eine Spannung bei 30 VCC mit
einem maximalen Verbrauch von 500 mA liefert.
2.2.8 Magnetventilausgang – Klemme RELAY
Die Klemme RELAY bietet einen Trockenkontakt (nicht unter Spannung)
und wird zur Steuerung des Magnetventils verwendet.

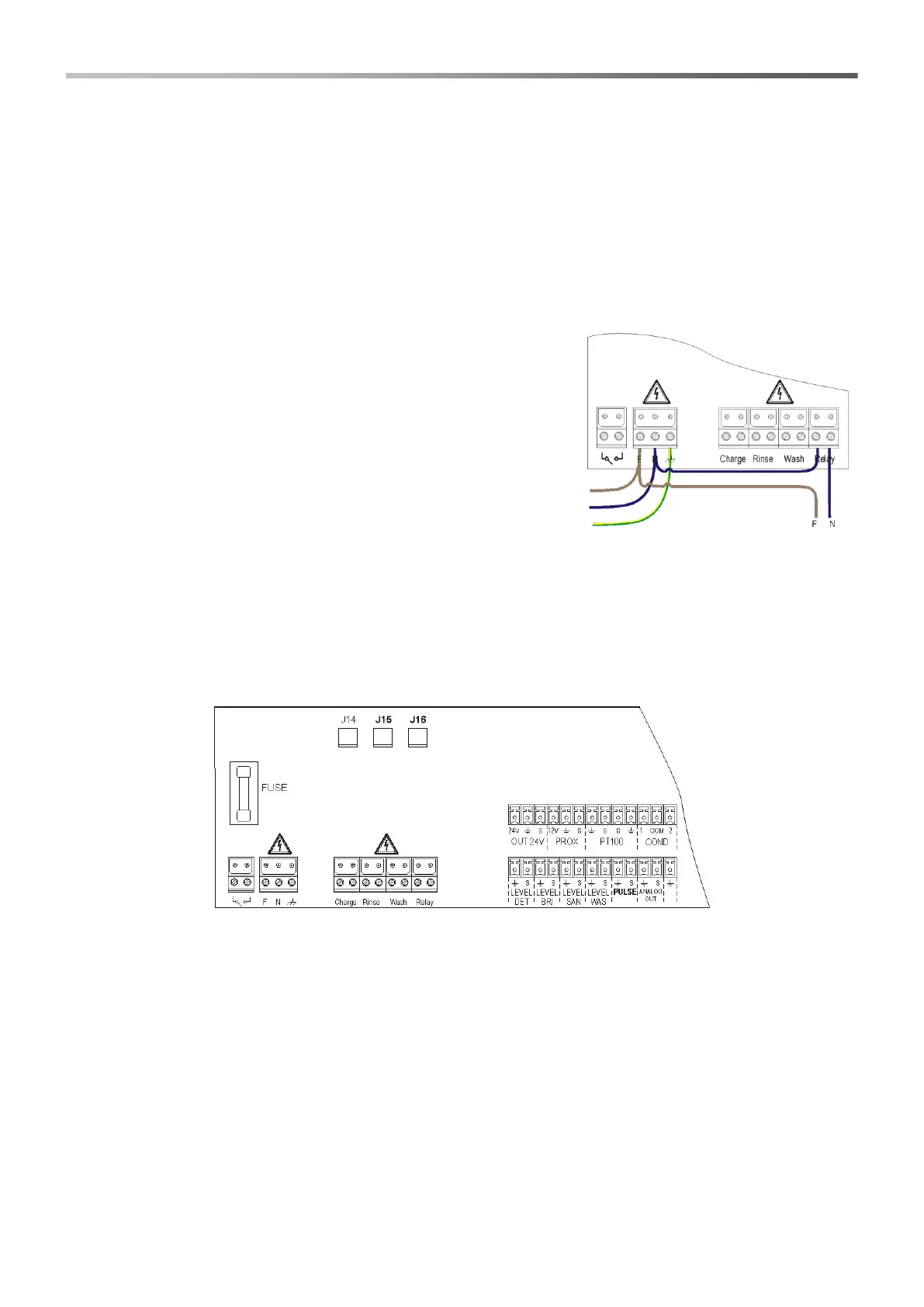

Um eine Spannung an der Klemme RELAY zu erhalten, die der
Versorgungsspannung entspricht, z.B. 240 VAC, das seitlich aufgeführte
Schema befolgen.
2.2.9 Pumpenschalter
Das System kann mit Freigabeschaltern der Dosierung für jede Pumpe ausgestattet werden, welche die Dosierung
der zugehörigen Pumpe blockieren.
Die Schalter sind wie folgt an den Stromkreis angeschlossen:
 pH-Pumpe am Verbinder J16
 Rx-Pumpe am Verbinder J15
Phase
Mittelleiter
Erdung
