4.4 Redox-Einstellung (P2-Pumpe)
Die P2-Pumpe dosiert proportional zur Erfassung des Sollwertes.
Für den Betrieb der Redox-Pumpe müssen zwei Parameter programmiert werden:
Rx-Sollwert – Prop.band Rx

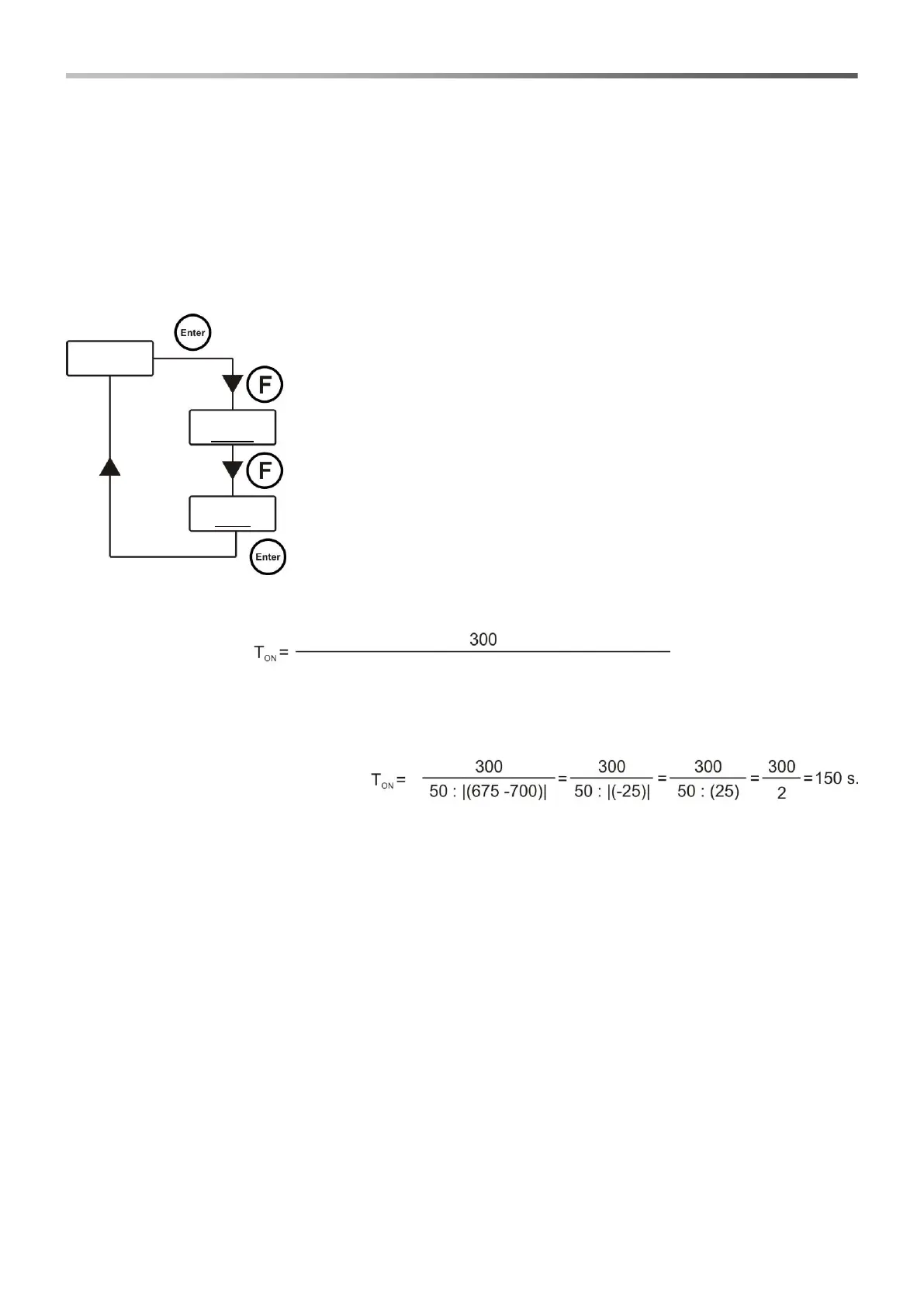

Das Menü Installateur öffnen, den Menüpunkt Sollwert/Timer auswählen, die Taste Enter und anschließend
mehrmals die Taste F drücken, bis das Display den Rx-Sollwert anzeigt:
Rx-Sollwert
Der Sollwert gibt den Rx-Wert an, der aufrecht erhalten werden soll.
Mit den Tasten ▼▲wird der gewünschte Sollwert eingestellt und anschließend
mit der Taste Enter bestätigt.
Der einstellbare Sollwert ist 0÷1000 mV.
Prop.band Rx
Stellt den Wert des Bandes für die Dosierung proportional zur Zeit ein.
Die Pumpe kann für maximal 300 Sekunden aktiviert werden. Sollte die Pumpe
für eine geringere Zeit aktiviert werden, muss sie für die Zeit inaktiv sein, die der
Differenz zwischen 300 und der Aktivierungszeit entspricht.
Mit den Tasten ▼▲wird der gewünschte Wert eingestellt und anschließend mit
der Taste Enter bestätigt.
Das Proportionalband kann unter den folgenden Werten ausgewählt werden:
20 – 50 – 100 – 200 mV.
Die Aktivierungszeit T
ON
der Pumpe wird mit der folgenden Formel berechnet:
Die Differenz abgelesener Wert - Sollwert wird als absoluter Wert betrachtet.
Hingegen ist T
OFF
die Differenz zwischen 300 - T
ON.
Beispiel:
Rx-Sollwert = 700 mV
Prop.band Rx = 50 mV
Erfasster Wert = 675 mV
Sollte die Pumpe während der Dosierung den Sollwert erreichen, dann stoppt sie für die Zeit aus der
Differenz zwischen 300 Sekunden und der Zeit, in der die Pumpe aktiv war.
Prop.band Rx: I(Abgelesener Rx-Wert – Rx-Sollwert)I
