TECHNOPOOL3 INSTALLATION
Dosieranlage für Schwimmbecken DEUTSCH
ADSP7000716 rev. 1.0 25/01/2017 29/64

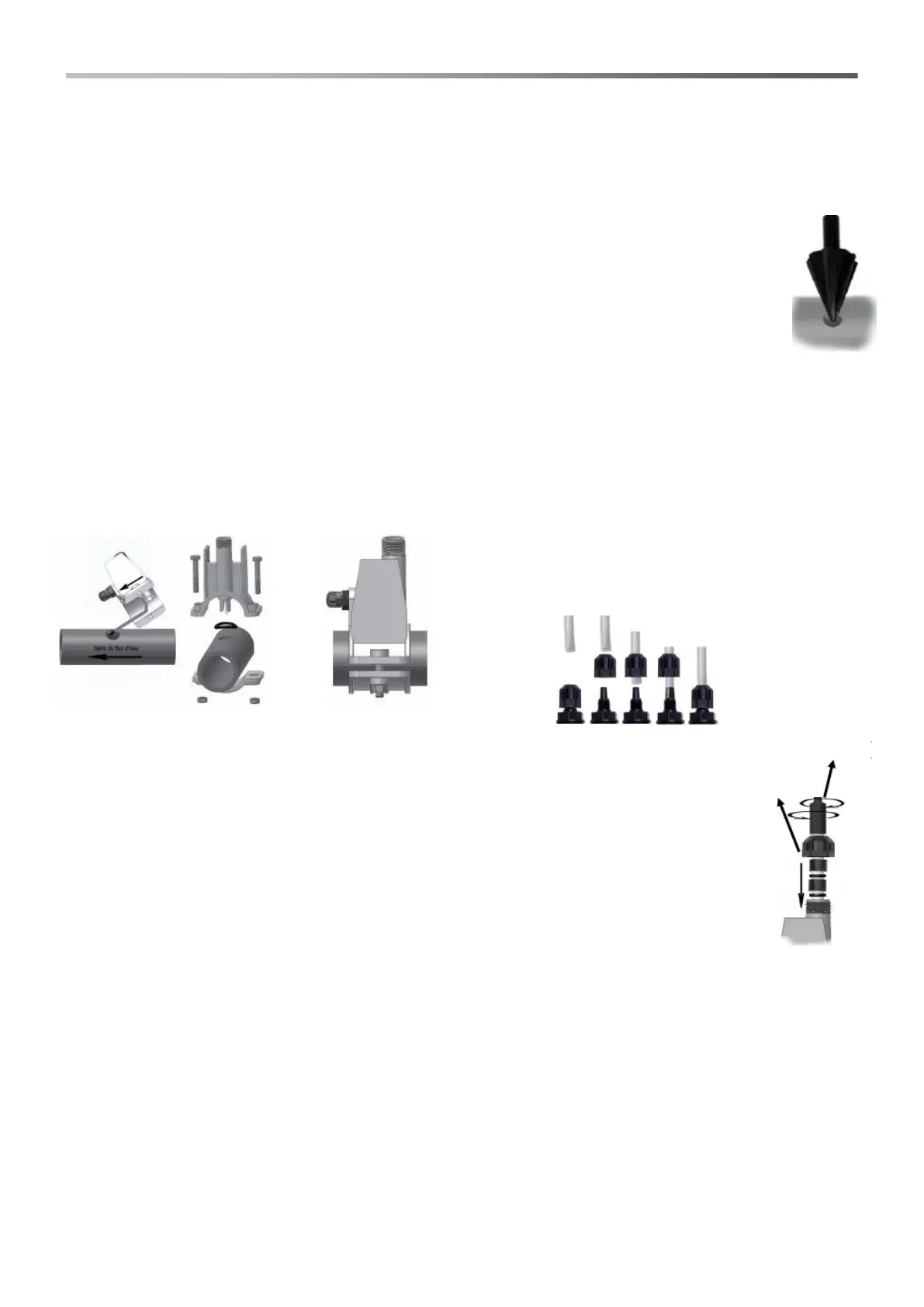

2.3.1 Montage der Zubehörteile
Montage des Sondenhalters
- Der Sondenhalter muss auf einem Rohr mit einem Durchmesser D50 oder D63 installiert werden, in das eine
Bohrung mit einem Durchmesser von 24 mm gesetzt wurde.
- Kontrollieren Sie die Strömungsrichtung im Rohr, so dass Sie das Injektionsrohr korrekt einführen können.
- Der Sondenhalter muss vertikal + - 45° positioniert werden.
Setzen einer Bohrung mit D. 24 mm
- Setzen Sie eine Vorbohrung von 5 mm in der Mitte des oberen Teils des Rohrs.
- Die Bohrung mit der mitgelieferten Bohrerspitze von 24 mm (Bez. 12) vergrößern, bis die Spitze
vollständig in das Rohr eingeführt wird.
- Entgraten Sie nun die Bohrung, indem Sie die PVC-Rückstände entfernen.
2 in 1-Installation des Sondenhalters (Bez. j):
- Legen Sie den O-Ring (Bez. 8) auf das Injektionsrohr.
- Fügen Sie das Injektionsrohr in das Rohr und zwar in die Strömungsrichtung, die vom Pfeil auf dem Etikett
angegeben wird.
Fügen Sie den O-Ring in seinen Sitz ein und halten Sie ihn in seiner Position. Stecken Sie nun den oberen Teil des
Sondenhalters (Bez. j) auf den Schwimmbeckenschlauch.
- Setzen Sie die beiden Schrauben (wenn das Rohr ein DN63 ist, die beiden Abstandshalter (Bez. 9) zwischen
dem oberen Sondenhalter und dem unteren Bund verwenden). Setzen Sie den unteren Teil des Sondenhalters auf
das Rohr und ziehen Sie die Muttern auf den Schrauben an.
Achtung, ziehen Sie die Spannschrauben gleichmäßig an, um eine korrekte Befestigung zu erhalten. Ziehen Sie
keine der Schrauben vollständig an, wenn eine andere noch lose ist.
Montage des Rohrs 4 x 6 (Bez. 2) an den
Elementen d e f g des hydraulischen
Anschlussschemas.
Installation einer langen Elektrode (120 mm)
- Es kann eine Standardelektrode (12x120 mm) verwendet werden. In diesem Fall müssen
alle mitgelieferten Teile (Bez. 6 und 7) verwendet werden.
- Folgende Teile hintereinander auf dem Sondenkörper einfügen: die Überwurfmutter (Bez.
11) und dann abwechselnd einen Abstandshalter (Bez. 6) und einen O-Ring (Bez. 7). Siehe
nachstehende Darstellung.
- Setzen Sie die Elektrode vorsichtig in den Sondenhalter ein, indem Sie diese etwas im und
gegen den Uhrzeigersinn drehen, so dass die O-Ringe sich senken. Sind alle Komponenten
im Sitz montiert, die Überwurfmutter von Hand anziehen (Bez. 11).
Achtung, biegen Sie die Elektrode nie um, da sie sonst unwiederbringlich beschädigt werden
würde. Der Innenteil der Elektrode ist sehr zerbrechlich.
VOLLSTÄNDIGE
ÜBERWURFMUTTER
