Descripción del instrumento
102 Generador de funciones
Descripción del instrumento (continuación)
Generador de
barrido SWEEP

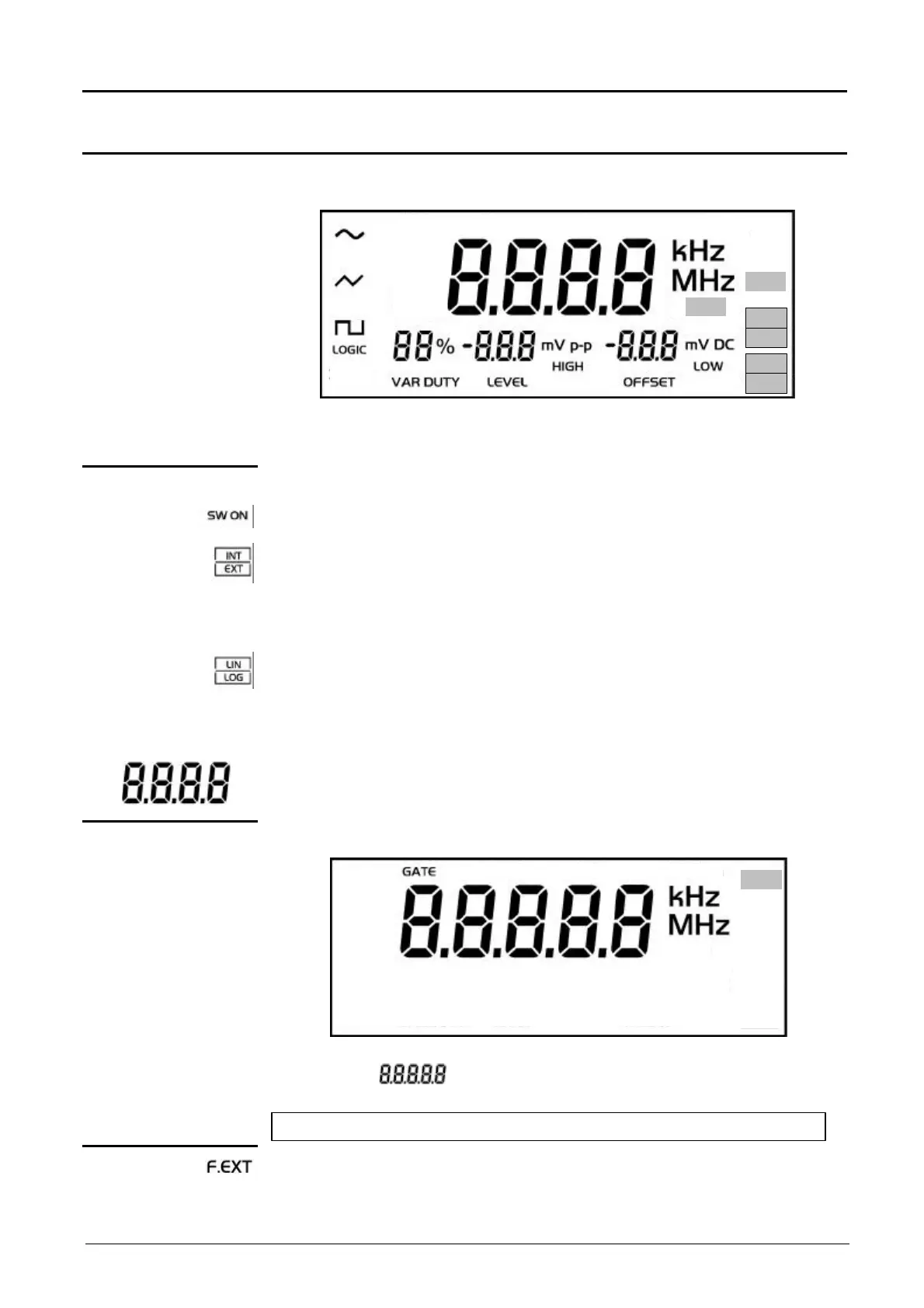

Vista del LCD con los símbolos utilizados en modo generador de barrido
(SWEEP) :
En este modo, se utilizan los símbolos específicos (en color gris en la vista
del LCD más arriba mencionado) además de los símbolos del generador
de funciones:
Descripción
indica que el aparato está en modo barrido (SWEEP).
• Selección por la tecla «SWEEP ON».
Acceso por la tecla «SWEEP SOURCE». Las pulsaciones sucesivas
permiten elegir el barrido de frecuencia:
• por mando interno , «INT» visualizado en el LCD.
• por mando externo , «EXT» visualizado en el LCD.
Acceso por la tecla «SWEEP MODE». Las pulsaciones sucesivas
permiten elegir la ley de barrido de frecuencia:
• la ley lineal «LIN» visualizada en el LCD.
• la ley logarítmica «LOG» visualizada en el LCD.
s
indica la duración del barrido en segundo « s ».
• Selección por la tecla «SWEEP TIME».
Frecuencímetro
Vista del LCD con los símbolos utilizados en modo «FRECUENCIMETRO»
FREQ EXT
En este modo, el símbolo específico (en gris en la vista del LCD) se utiliza
además de « », « GATE », « kHz », « MHz » descritos en los
párrafos anteriores.
G Visualización de la frecuencia medida en 5 dígitos.
indica que la función «FRECUENCIMETRO» está activada (entrada
«FREQ EXT»).
• Selección por la tecla «FREQ EXT».
SW ON
S
INT
EXT
LIN
LOG
F.EXT
