Description de l‘instrument
10 Générateur de fonctions
Description de l’instrument (suite)

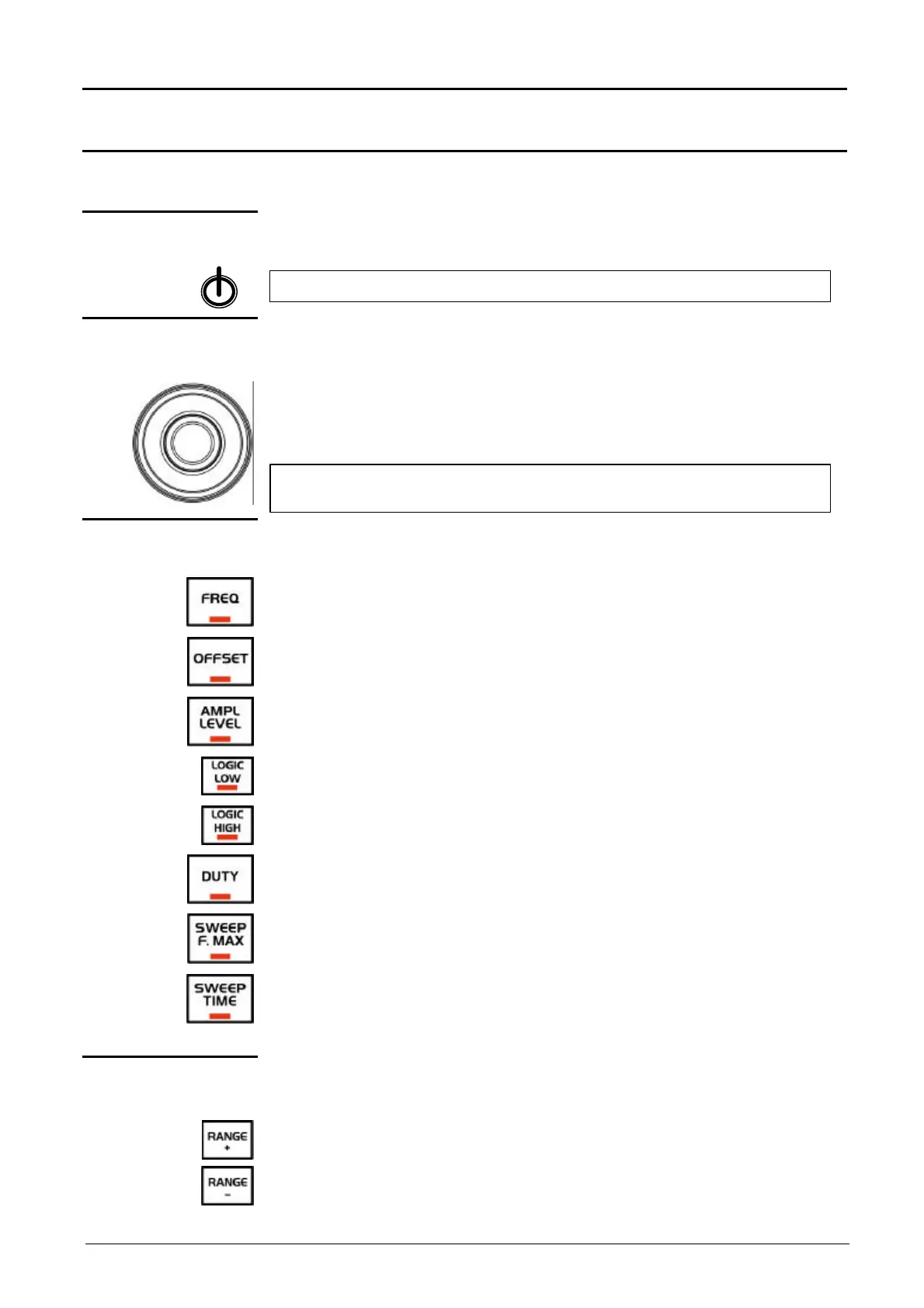

Face avant
(description)
1 touche
de mise en veille active la mise en service ou la mise en veille du générateur.
G En position veille, l’indicateur de présence réseau reste allumé.
1 bouton rotatif de
commande
Ce bouton permet de régler la variable sélectionnée.
• Lorsqu'on le tourne dans le sens des aiguilles d'une montre, la valeur
augmente de manière croissante.
• Lorsqu'on le tourne dans le sens inverse des aiguilles d'une montre, la
valeur diminue de manière décroissante.
G La variation de la grandeur sélectionnée est proportionnelle à la
vitesse de rotation de l'encodeur.
8 touches de
sélection
Le bouton rotatif permet la modification de la variable sélectionnée. La
touche de sélection est éclairée lorsqu’elle est active :
donne accès à la variation de la fréquence.
donne accès à la variation de la tension continue.
donne accès à la variation du niveau de sortie.
donne accès à la validation du niveau LOGIC bas (LOW).
donne accès à la variation du niveau LOGIC haut (HIGH).
donne accès à la variation du rapport cyclique.
donne accès à la variation de la fréquence max. de balayage wobulation.
donne accès à la variation de la profondeur max. de balayage wobulation.
2 touches de
sélection de gamme Des appuis successifs sur :
donnent accès à l’incrémentation des gammes de fréquence.
donnent accès à la décrémentation des gammes de fréquence.
