Descrizione dello strumento
76 Generatore di funzioni
Descrizione dello strumento (seguito)

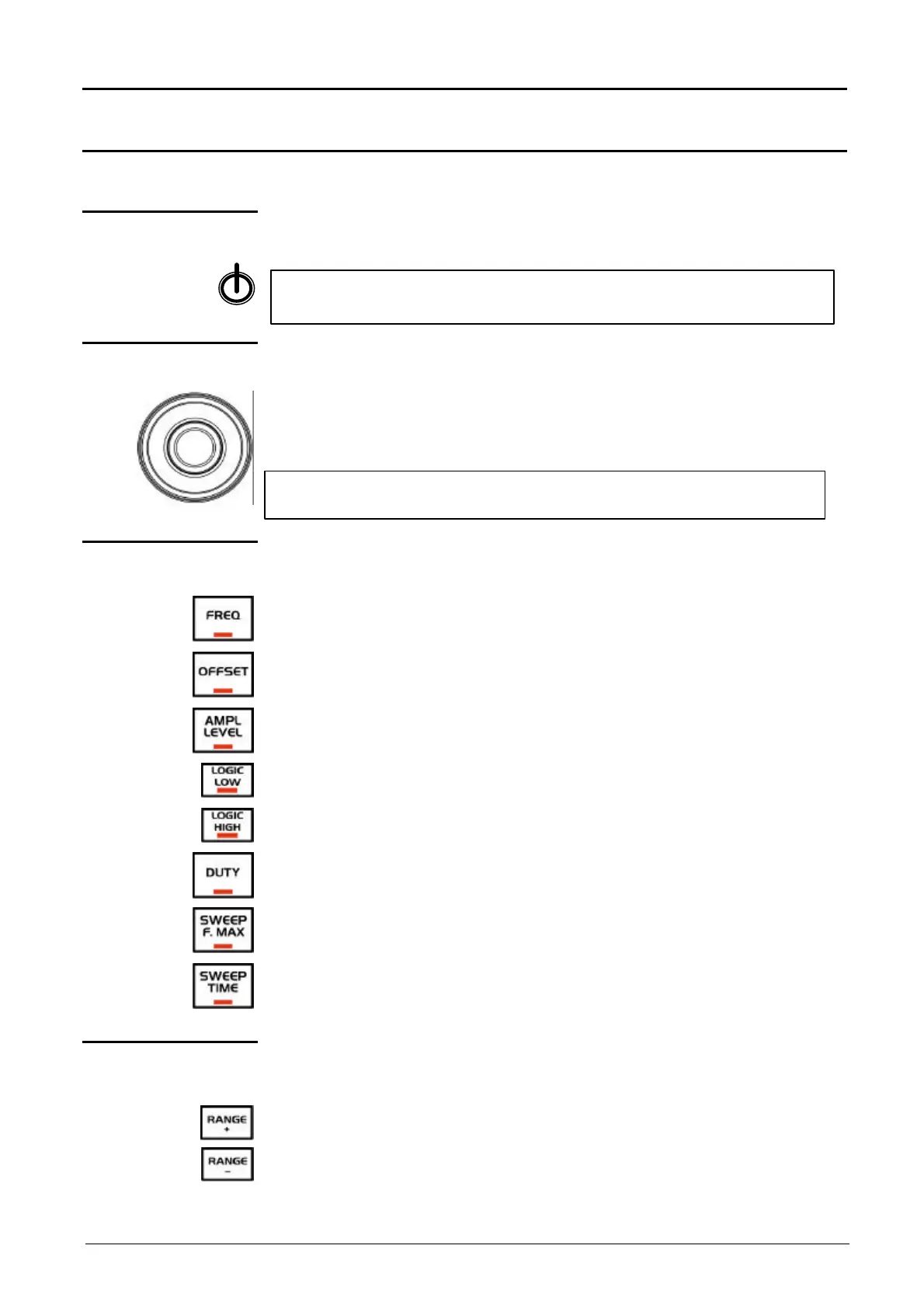

Lato anteriore
(descrizione)
di messa in servizio
Questo tasto attiva la messa in servizio o lo standby del generatore.
G In posizione standby, l’indicatore di presenza rete (LED) rimane
acceso.
1 pulsante rotante
di comando
Questo pulsante permette di regolare la variabile selezionata.
• Quando lo si gira in senso orario, il valore aumenta in modo
crescente.
• Quando lo si gira in senso antiorario, il valore diminuisce in modo
decrescente.
G La variazione della grandezza selezionata è proporzionale alla
velocità di rotazione dell'encoder.
8 tasti di selezione
Il pulsante rotante permette la modifica della variabile selezionata. Il tasto
di selezione è illuminato quando è attivo :
da accesso alla variazione della frequenza.
da accesso alla variazione della tensione continua.
da accesso alla variazione del livello d'uscita.
da accesso alla convalida del livello LOGIC basso (LOW).
da accesso alla variazione del livello LOGIC alto (LOW).
da accesso alla variazione del rapporto ciclico.
da accesso alla variazione della frequenza massima di scansione
wobbulazione.
da accesso alla variazione della profondità massima di scansione
wobbulazione.
2 tasti di selezione
di gamma
Premendo successivamente su :
Incremento delle gamme di frequenza.
Decremento delle gamme di frequenza.
