Beschreibung des Geräts
56 Funktionsgenerator
Beschreibung des Geräts (Fortsetzung)

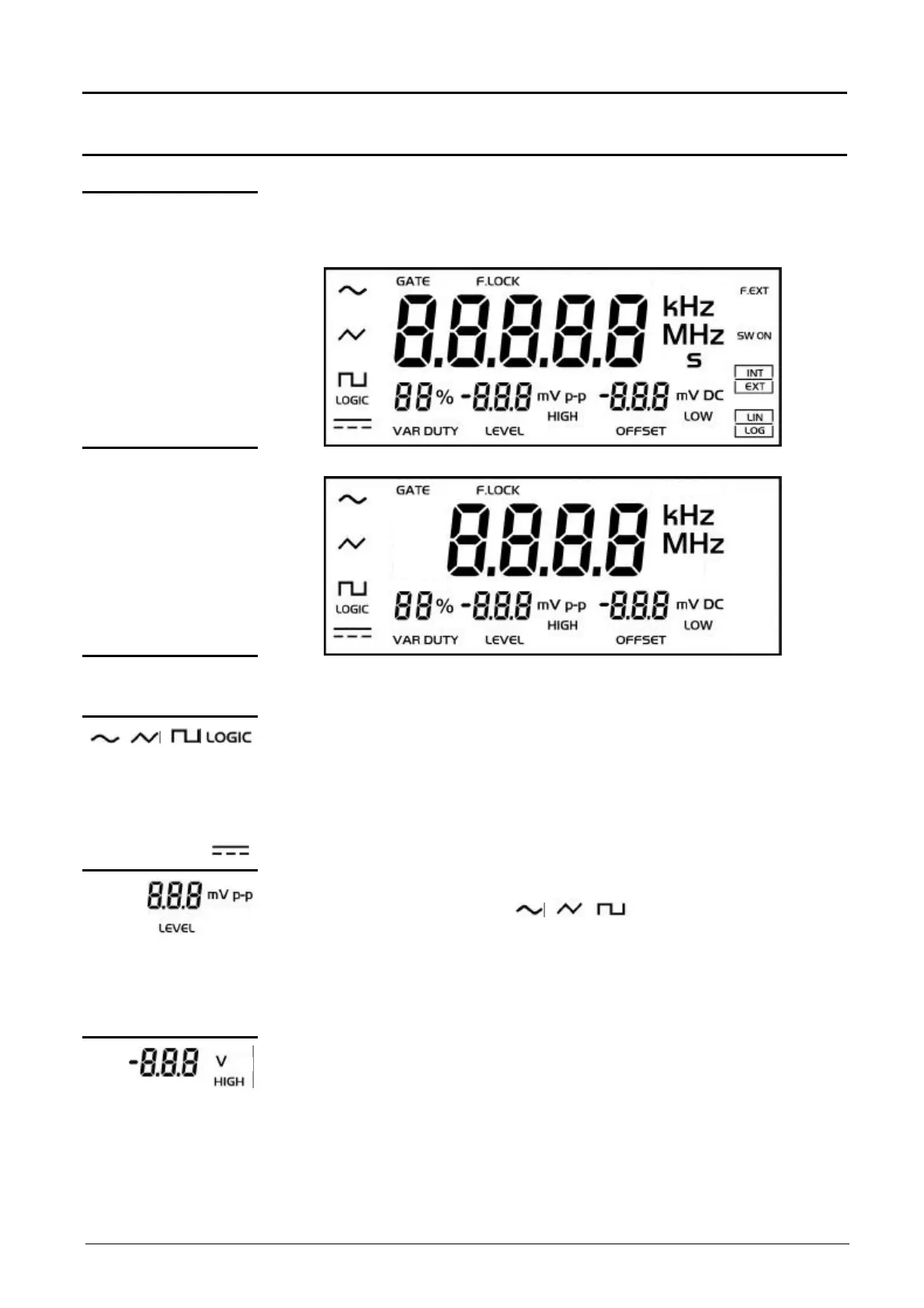

Anzeige
Inbetriebnahme
Bei der Inbetriebnahme wird ein Selbsttest der LCD-Anzeige durchgeführt;
sämtliche Segmente leuchten für ca. 3 s auf, anschließend sämtliche
Symbole :
Funktionsgenerator Symbole, die in der Betriebsart "Funktionsgenerator" verwendet werden :
Beschreibung der
Symbole
, , ,
Ein leuchtendes Symbol aus dieser Gruppe gibt die Form des am Ausgang
(MAIN OUT) erzeugten Signals an. Dies ist die visuelle Erinnerung an die
letzte der 4 aktivierten Tasten. Wird eines dieser Symbole angezeigt,
bedeutet dies, dass sich das Gerät in der Betriebsart Funktionsgenerator
befindet.
Auswahl eines Gleichspannungssignals am Ausgang "MAIN OUT".
Diese Sekundäranzeige mit 3 Digits zeigt den Pegel des Hauptausgangs
(MAIN OUT), wenn die Signale , , aktiv sind.
• Änderung von 0 bis 20 V Spitze-Spitze.
• Auswahl über die Taste "AMP LEVEL" (auf dem LCD-Display wird
LEVEL angezeigt).
• Änderung über den Kodierer.
Die gleiche Anzeige zusammen mit dem Zeichen " - " dient, wenn die
Logikfunktion (LOGIC) ausgewählt wurde, zur Anzeige des hohen Pegels
(HIGH) des Logiksignals.
• Einstellung von -10.0 V bis 10.0 V in Schritten von 100 mV.
• Auswahl über die Taste "LOGIC HIGH". Auf der Anzeige wird "HIGH"
angezeigt.
• Änderung über den Kodierer.
