Beschreibung des Geräts
Funktionsgenerator 55
Beschreibung des Geräts (Fortsetzung)
Frontplatte
(Fortsetzung)

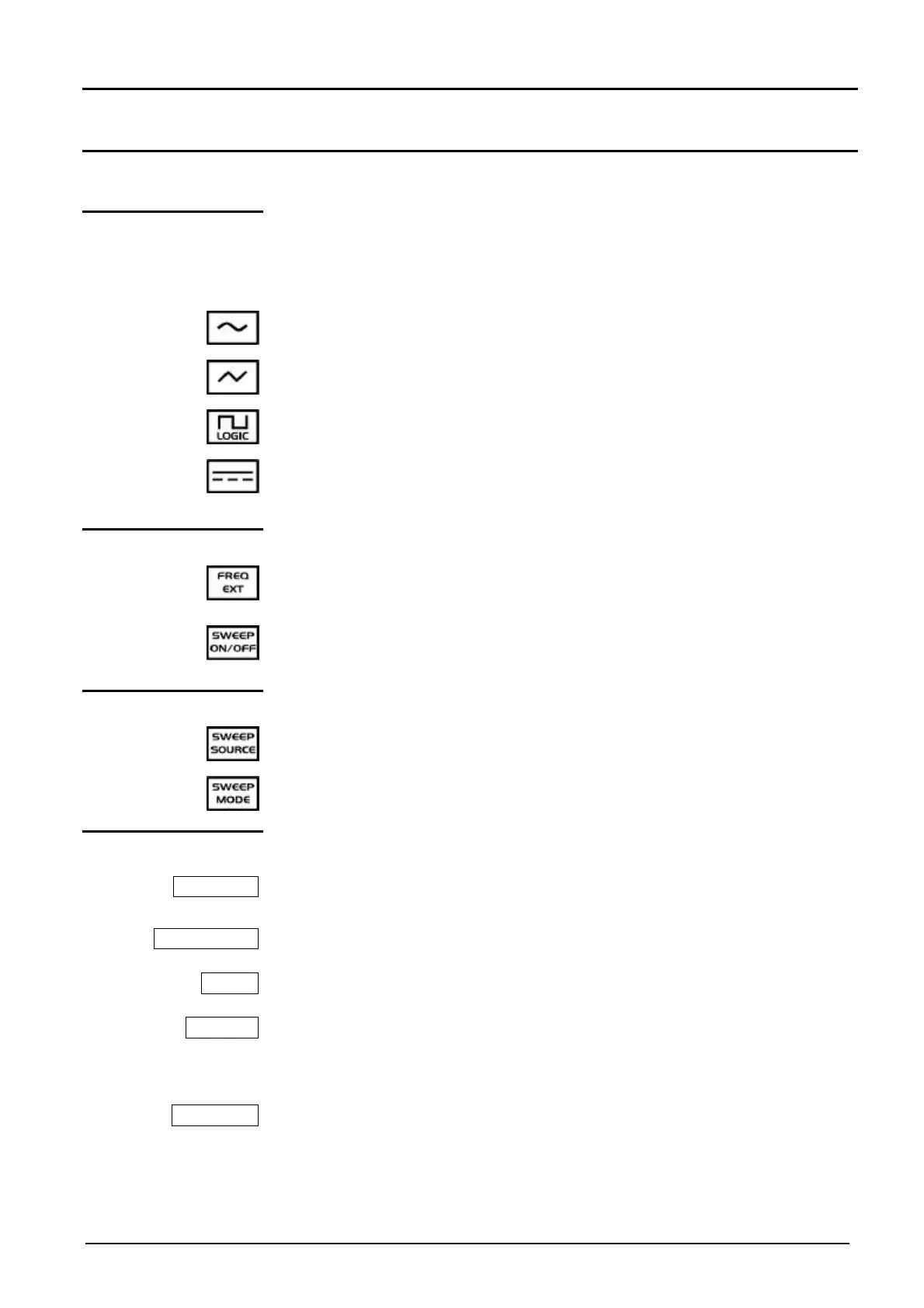

4 Auswahltasten
Form des erzeugten
Signals
Die Aktivierung des Signals wir auf dem LCD-Display angezeigt.
Sinusförmiges Signal
Dreiecksignal
Rechtecksignal / Logiksignal (aktiv durch 2. Drücken der Taste)
Gleichspannungssignal
2 Aktivierungstasten
Messung der Frequenz eines an den BNC-Eingang "FREQ EXT"
angeschlossenen externen Signals
Ein- oder Ausschalten der Betriebsart "SWEEP"
Wobbelung
2 Auswahltasten
Bei Betriebsart "SCAN":
Wobbelung über interne Steuerung (INT) oder externe Steuerung (EXT)
Lineare (LIN) oder logarithmische (LOG) Wobbelung
Eingänge/Ausgänge
MAIN OUT
SWEEP OUT
VCF IN
TTL OUT
FREQ EXT
Ausgang des über die Bedienungselemente definierten Hauptsignals auf
BNC-Buchse und 2 Bananenbuchsen
Ausgang der Wobbelflanke, wenn die Betriebsart "SWEEP" aktiv ist.
Eingang der externen Steuerung der Wobbelung
Zweiter Ausgang für Logikimpulse mit TTL-Pegel
Die Periode dieses Rechtecksignals entspricht der des am Ausgang "MAIN
OUT" erzeugten Signals mit Phase und Zyklusverhältnis wie über VAR
DUTY definiert.
BNC-Eingang zur Messung der Frequenz eines externen Signals
