Descrizione dello strumento
80 Generatore di funzioni
Descrizione dello strumento (seguito)
Generatore di
scansione SWEEP

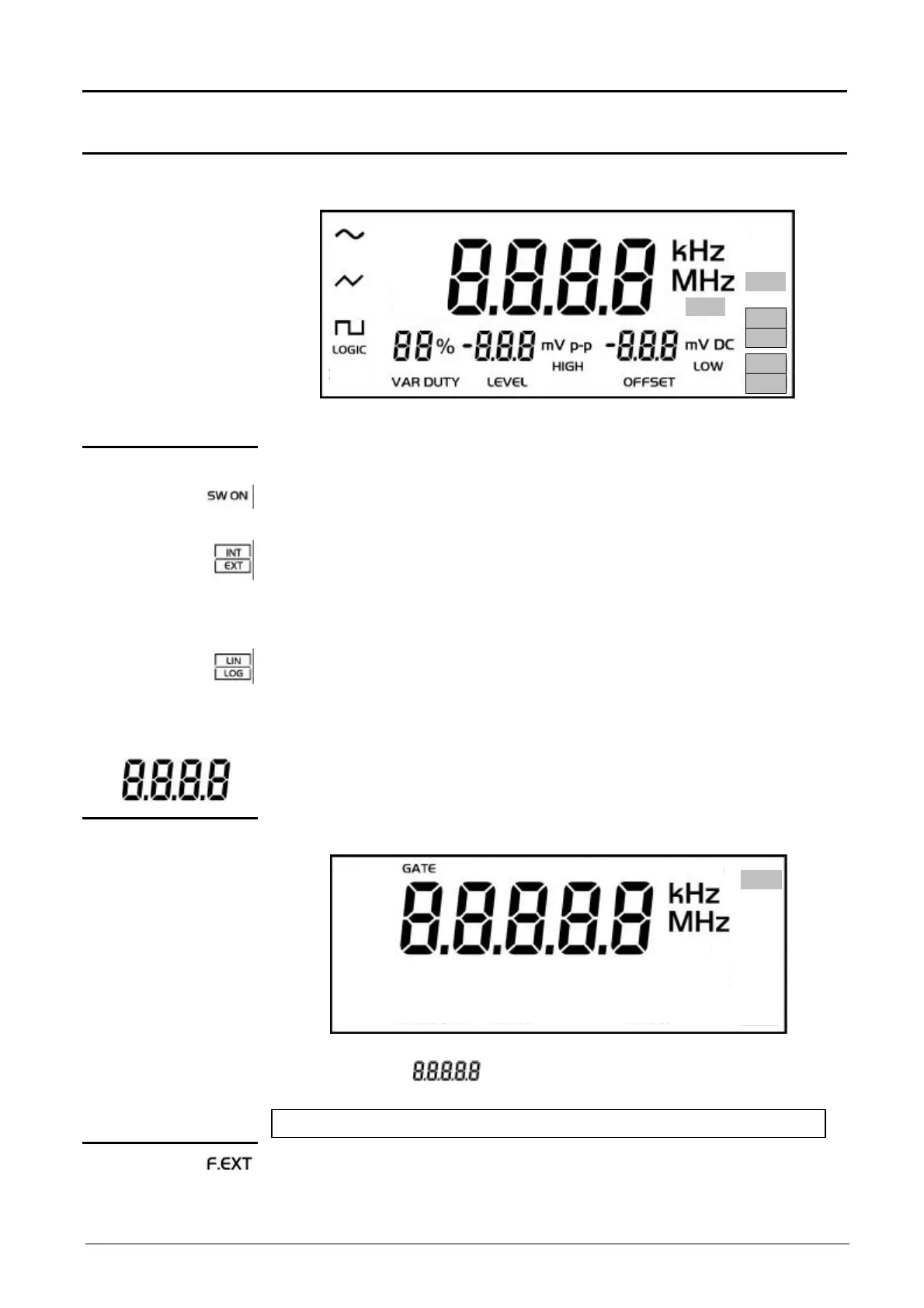

Vista dell’ LCD con i simboli utilizzati in modo generatore di scansio
ne
(SWEEP) :
In questo modo, dei simboli specifici (in grigio sulla vista del LCD qui di
sopra) sono utilizzati oltre ai simboli del generatore di funzioni :
Descrizione
indica che l'apparecchio è in modo scansione (SWEEP).
• Selezione con il tasto « SWEEP ON ».
Accesso con il tasto « SWEEP SOURCE ». Premendo successivamente,
si sceglie la scansione di frequenza :
• con comando interno, « INT » visualizzato su LCD.
• con comando esterno, « EXT » visualizzato su LCD.
Accesso con il tasto « SWEEP MODE ». Premendo successivamente, si
sceglie la legge di scansione di frequenza :
• la legge lineare « LIN » visualizzata su LCD.
• la legge logaritmica « LOG » visualizzata su LCD.
s
indica la durata di scansione in secondi « s ».
• Selezione con il tasto « SWEEP TIME ».
Frequenziometro
Vista di LCD con i simboli utilizzati in modo « FRÉQUENZIMETRO »
FREQ EXT
In questo modo, il simbolo specifico (in grigio sulla vista dell’ LCD) è
utilizzato oltre a « », « GATE », « kHz », « MHz » descritti ai
paragrafi precedenti.
G Visualizzazione della frequenza misurata, su 5 digit.
indica che la funzione « FRÉQUENZIMETRO » è attivata (entrata « FREQ
EXT »).
• Selezione con il tasto « FREQ EXT ».
SW ON
S
INT
EXT
LIN
LOG
F.EXT
