Beschreibung des Geräts
54 Funktionsgenerator
Beschreibung des Geräts (Fortsetzung)

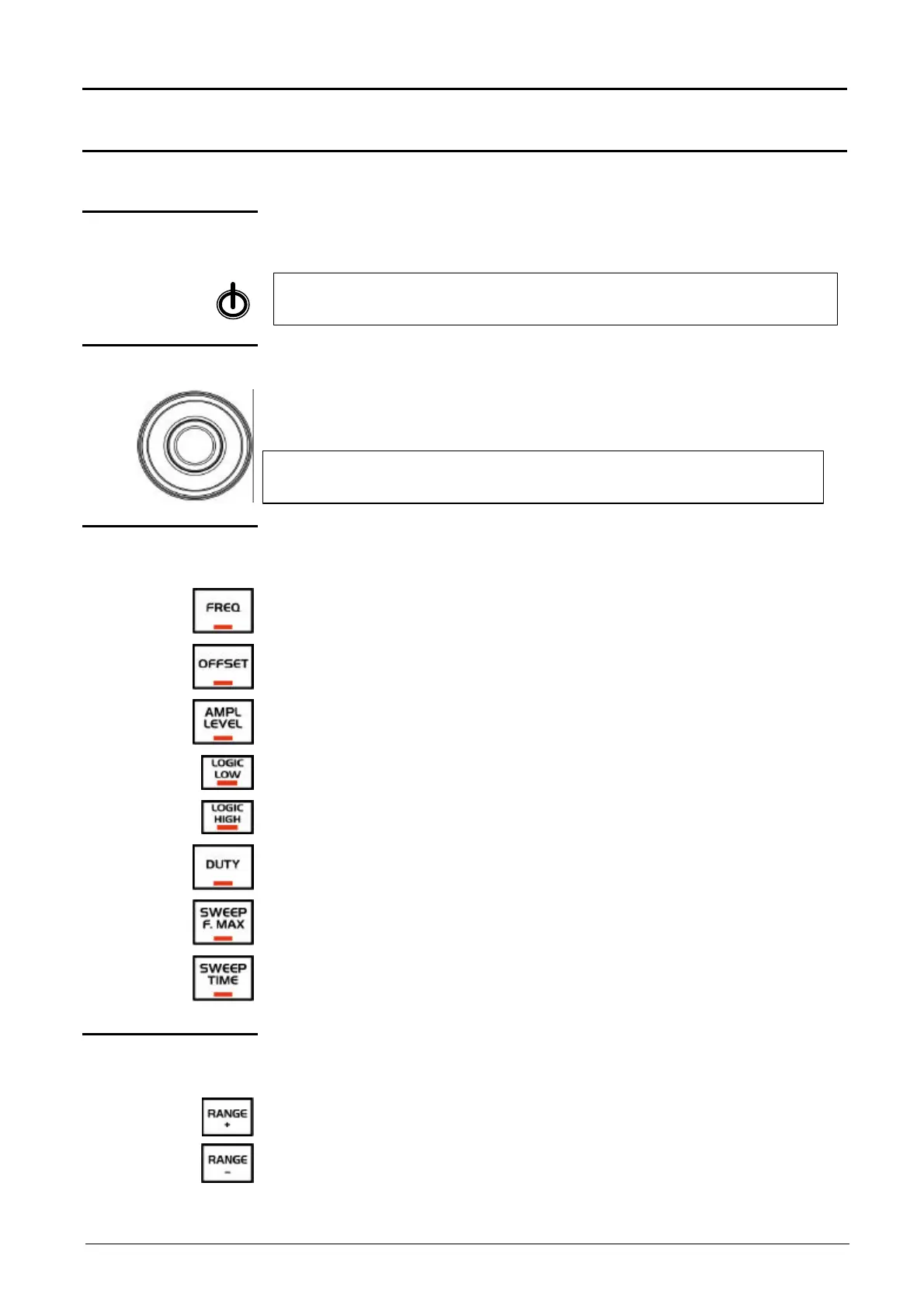

Frontplatte
(Beschreibung)
1 Taste zum
Einschalten der
Bereitschaft
Diese Taste setzt den Generator in Betrieb oder versetzt ihn in den
Bereitschaftszustand.
G In der Position Bereitschaft bleibt die Anzeige für Netzwerk-
präsenz (LED) an.
1 Drehschalter
Mit diesem Schalter wird die gewählte Variable eingestellt.
• Durch Drehen im Uhrzeigersinn wird der Wert erhöht.
• Durch Drehen gegen den Uhrzeigersinn wird der Wert verringert.
G Die Änderung der gewählten Größe verläuft proportional zur
Drehgeschwindigkeit des Kodierers.
8 Auswahltasten
Der Drehschalter dient zur Änderung der gewählten Variablen. Die
Auswahltaste ist beleuchtet, wenn sie aktiv ist:
Zugriff auf die Änderung der Frequenz.
Zugriff auf die Änderung der Gleichspannung.
Zugriff auf die Änderung des Ausgangspegels.
Zugriff auf die Bestätigung des LOGIK-Pegels niedrig (LOW).
Zugriff auf die Bestätigung des LOGIK-Pegels hoch (HIGH).
Zugriff auf die Änderung des Zyklusverhältnisses.
Zugriff auf die Änderung der Maximalfrequenz der Wobbelung.
Zugriff auf die Änderung der max. Tiefe der Wobbelung.
2 Tasten zur
Bereichsauswahl
Mehrmaliges Drücken von:
führt zu einer Erhöhung der Frequenzbereiche.
führt zu einer Absenkung der Frequenzbereiche.
