Beschreibung des Geräts
58 Funktionsgenerator
Beschreibung des Geräts (Fortsetzung)
Wobbelgenerator
SWEEP

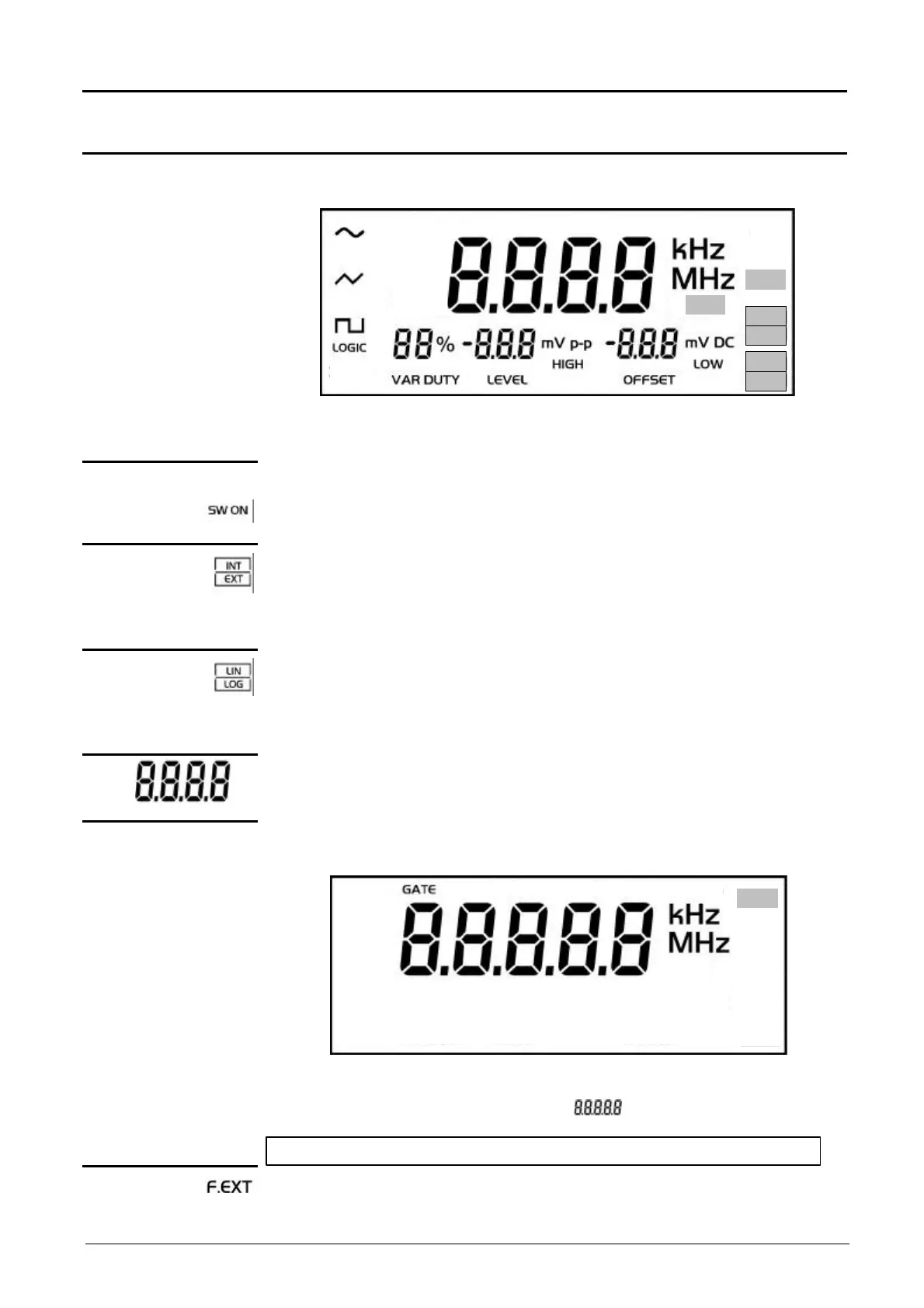

Ansicht des LCD-Displays mit den in der Betriebsart Wobbelgenerator
(SWEEP) verwendeten Symbolen :
In dieser Betriebsart werden zusätzlich zu den Symbolen des Funktions-
generators spezielle Symbole verwendet (oben in der Ansicht des LCD-
Displays grau unterlegt) :
Beschreibung
zeigt an, dass sich das Gerät in der Betriebsart Wobbeln (SWEEP) befindet.
• Auswahl über die Taste "SWEEP ON".
Zugriff über die Taste "SWEEP SOURCE". Durch mehrmaliges Drücken
erfolgt die Auswahl der Wobbelung:
• über interne Steuerung, auf dem LCD-Display wir "INT" angezeigt.
• über externe Steuerung, auf dem LCD-Display wir "EXT" angezeigt.
Zugriff über die Taste "SWEEP MODE". Durch mehrmaliges Drücken erfolgt
die Auswahl der Art der Wobbelung:
• linear, auf dem LCD-Display wir "LIN" angezeigt.
• logarithmisch, auf dem LCD-Display wir "LOG" angezeigt.
s
zeigt die Dauer der Wobbelung in Sekunden "s".
• Auswahl über die Taste "SWEEP TIME".
Frequenzmesser
Ansicht des LCD-Displays mit den in der Betriebsart "FREQUENZMESSER"
verwendeten Symbolen:
FREQ EXT
Bei dieser Betriebsart wird das spezielle Symbol (in der Ansicht des LCD-
Displays grau unterlegt) zusätzlich zu den in den vorangegangenen
Paragraphen beschriebenen Symbolen " ", "GATE", "kHz", "MHz"
verwendet.
G Anzeige der gemessenen Frequenz auf 5 Digits.
zeigt an, dass die Funktion "FREQUENZMESSER" aktiv ist (Eingang "FREQ
EXT").
• Auswahl über die Taste "FREQ EXT".
SW ON
INT
EXT
LIN
LOG
F.EXT
