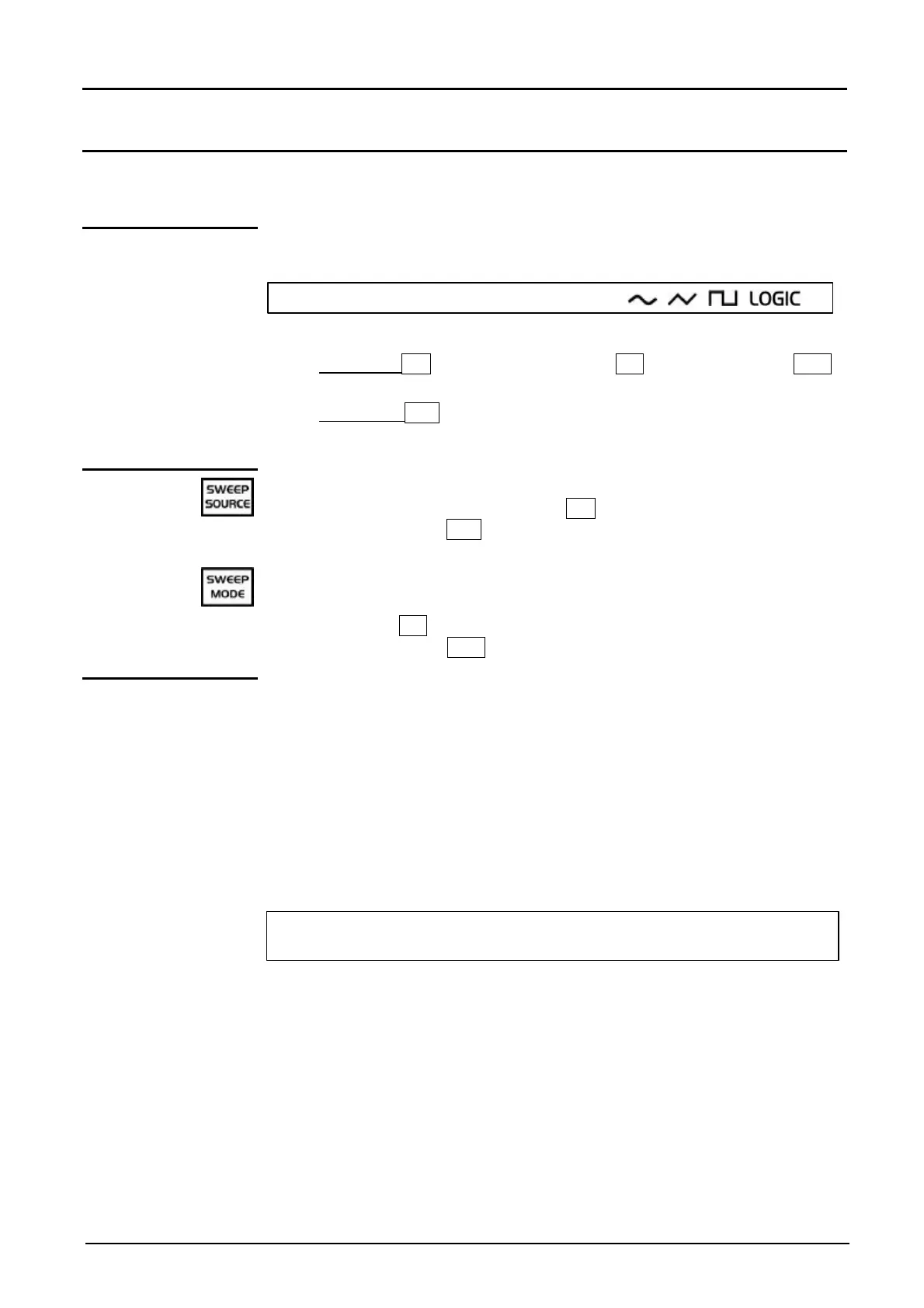

Description fonctionnelle
Générateur de fonctions 19
Description fonctionnelle (suite)
Générateur de
balayage
SWEEP
Sortie
SWEEP OUT
(mode interne)
Entrée
VCF IN
(mode externe)
Lorsquelle est sélectionnée par la touche « SWEEP ON/OFF » (SW ON
sur le LCD), cette sortie active le générateur de balayage de fréquence.
G Le mode SWEEP est autorisé en mode , , ,
La variation de fréquence du signal généré en sortie peut être pilotée :
en interne INT : selon une loi linéaire (LIN) ou logarithmique (LOG),
en externe EXT : selon une consigne de tension appliquée sur
l'entrée « VCF IN ».
La touche « SWEEP SOURCE » permet de choisir le balayage de
fréquence par commande interne (« INT » indiqué sur le LCD) ou par
commande externe (« EXT » indiqué sur le LCD).
En mode de balayage interne, la touche « SWEEP MODE » permet de
choisir la loi de balayage de fréquences :
loi linéaire (« LIN » indiqué sur le LCD)
loi logarithmique (« LOG » indiqué sur le LCD)
@
Note :
En commande externe, la tension variable appliquée sur lentrée
BNC « VCF IN » permet de faire varier la fréquence autour de la
fréquence affichée.
La plage de tension appliquée sur lentrée « VCF IN » est de :
0 V à +10 V Ä
passage de la fréquence min. de la gamme à la
fréquence max. quand on applique environ 10 V
0 V à -10 V Ä
passage de la fréquence max. de la gamme à la
fréquence min. quand on applique environ -10 V
G Le balayage de fréquence est limité par la gamme de fréquence
sélectionnée.
