Description de l‘instrument
12 Générateur de fonctions
Description de l’instrument (suite)

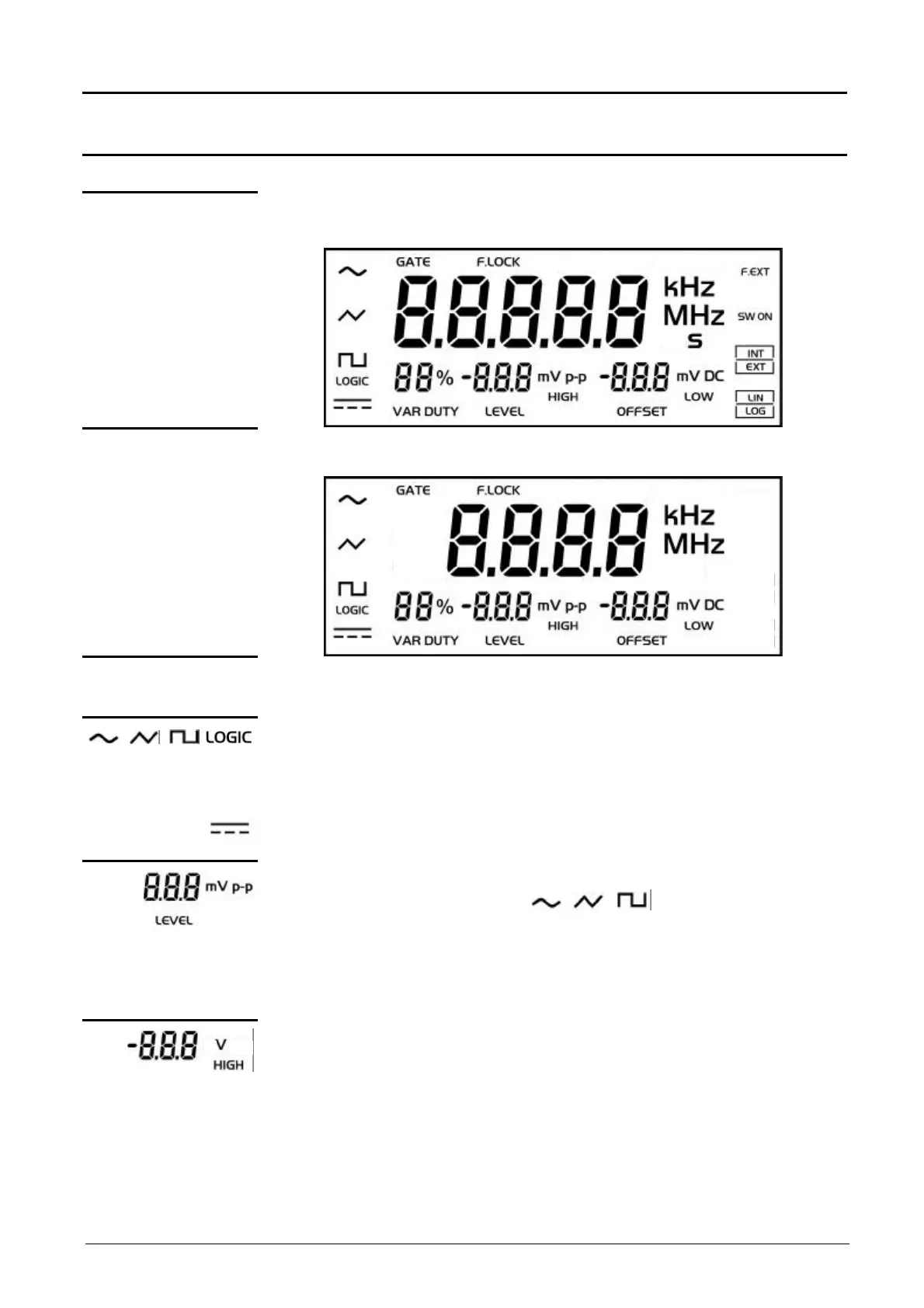

Afficheur
Mise en service
A la mise en service, un autoset de l'afficheur LCD est effectué ; tous les
segments sont éclairés pendant 3 s environ ainsi que tous les symboles :
Générateur de
fonctions
Symboles utilisés en mode « générateur de fonctions » :
Description des
symboles
, , ,
Un seul de ces symboles éclairé indique la forme du signal généré en
sortie (MAIN OUT). C'est le rappel visuel de la dernière des 4 touches
activées. La présence de l'un de ces symboles éclairé indique que
l'appareil est en mode générateur de fonctions.
Sélection d’un signal continu sur la sortie « MAIN OUT ».
Cet afficheur secondaire 3 digits indique le niveau de la sortie principale
(MAIN OUT), lorsque les signaux , , sont actifs.
• Variation de 0 à 20 V crête à crête.
• Sélection par la touche « AMP LEVEL » (LEVEL affiché sur le LCD).
• Modification par l’encodeur.
Ce même afficheur, accompagné du signe « - », lorsque la fonction
logique (LOGIC) est sélectionnée, permet aussi l’affichage du niveau haut
(HIGH) du signal logique.
• Réglage de -10.0 V à 10.0 V par pas de 100 mV.
• Sélection par la touche «LOGIC HIGH». « HIGH » est affiché sur
l’afficheur.
• Modification par l’encodeur.
