Description de l’instrument
Générateur de fonctions 11
Description de l’instrument (suite)

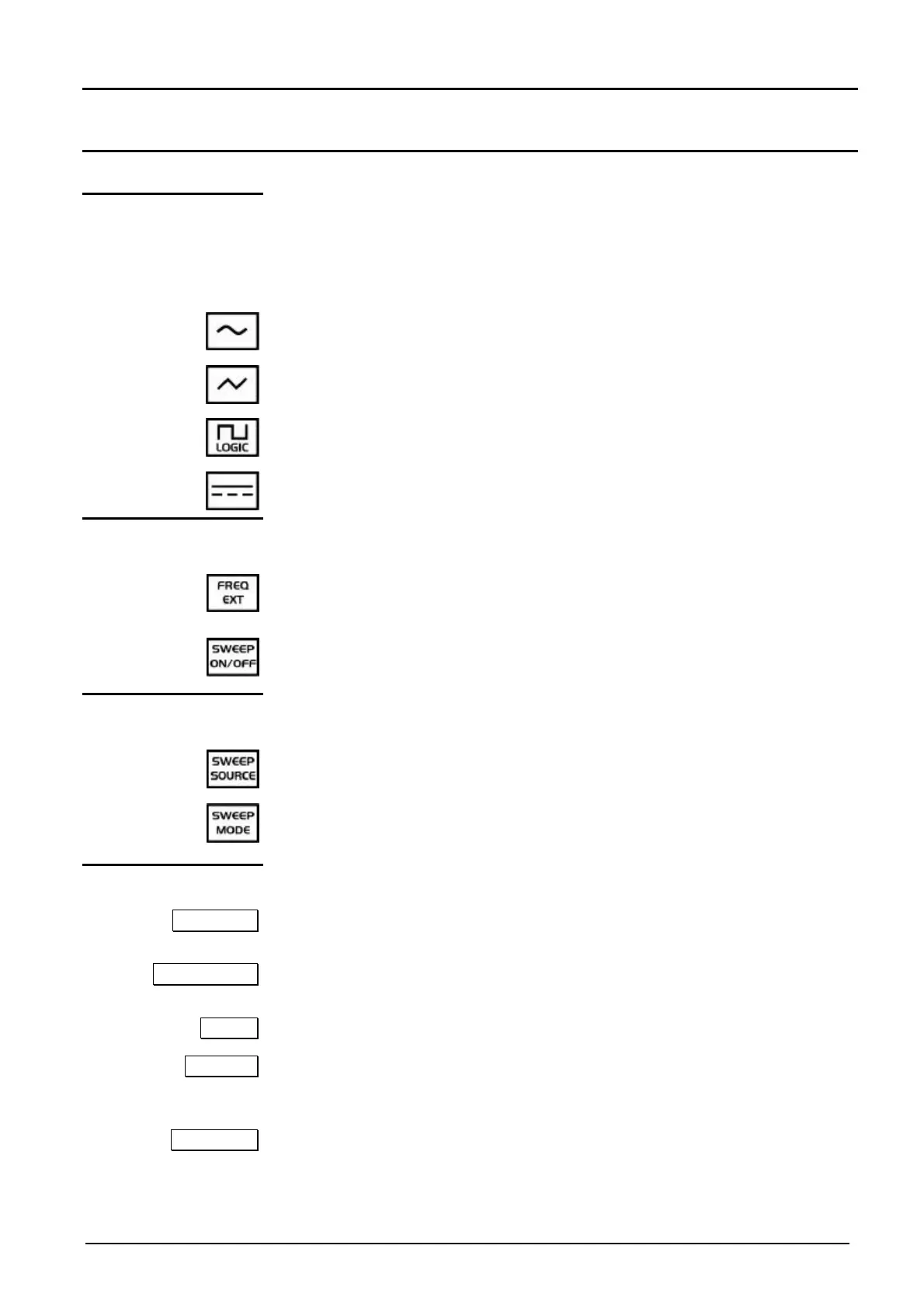

Face avant (suite)
4 touches de
sélection
Forme du signal
généré
L'activation du signal est représentée sur le LCD.
Signal sinusoïdal
Signal triangulaire
Signal rectangulaire / Signal logique (actif par un 2
ème
appui sur la touche)
Signal continu
2 touches
d’activation
Mesure de fréquence d'un signal extérieur appliqué à l’entrée BNC
« FREQ EXT »
Mise en service ou hors service du mode « SWEEP »
Mode balayage de fréquence
2 touches de
sélection
En mode « SWEEP » :
Balayage de fréquences par commande interne (INT) ou par commande
externe (EXT)
Mode balayage de fréquences linéaire (LIN), ou logarithmique (LOG)
entrées/sorties
MAIN OUT
SWEEP OUT
VCF IN
TTL OUT
FREQ EXT
Sortie sur prise BNC et sur 2 fiches banane du signal principal généré,
défini par les commandes
Sortie de la rampe de balayage de fréquence, quand le mode « SWEEP »
est actif.
Entrée de commande externe du balayage de fréquence
Sortie secondaire d'impulsions de niveau logique TTL
La période de ce signal carré est celle du signal généré sur la sortie « MAIN
OUT » en phase et de rapport cyclique défini par VAR DUTY.
Entrée BNC de mesure de fréquence d'un signal extérieur
