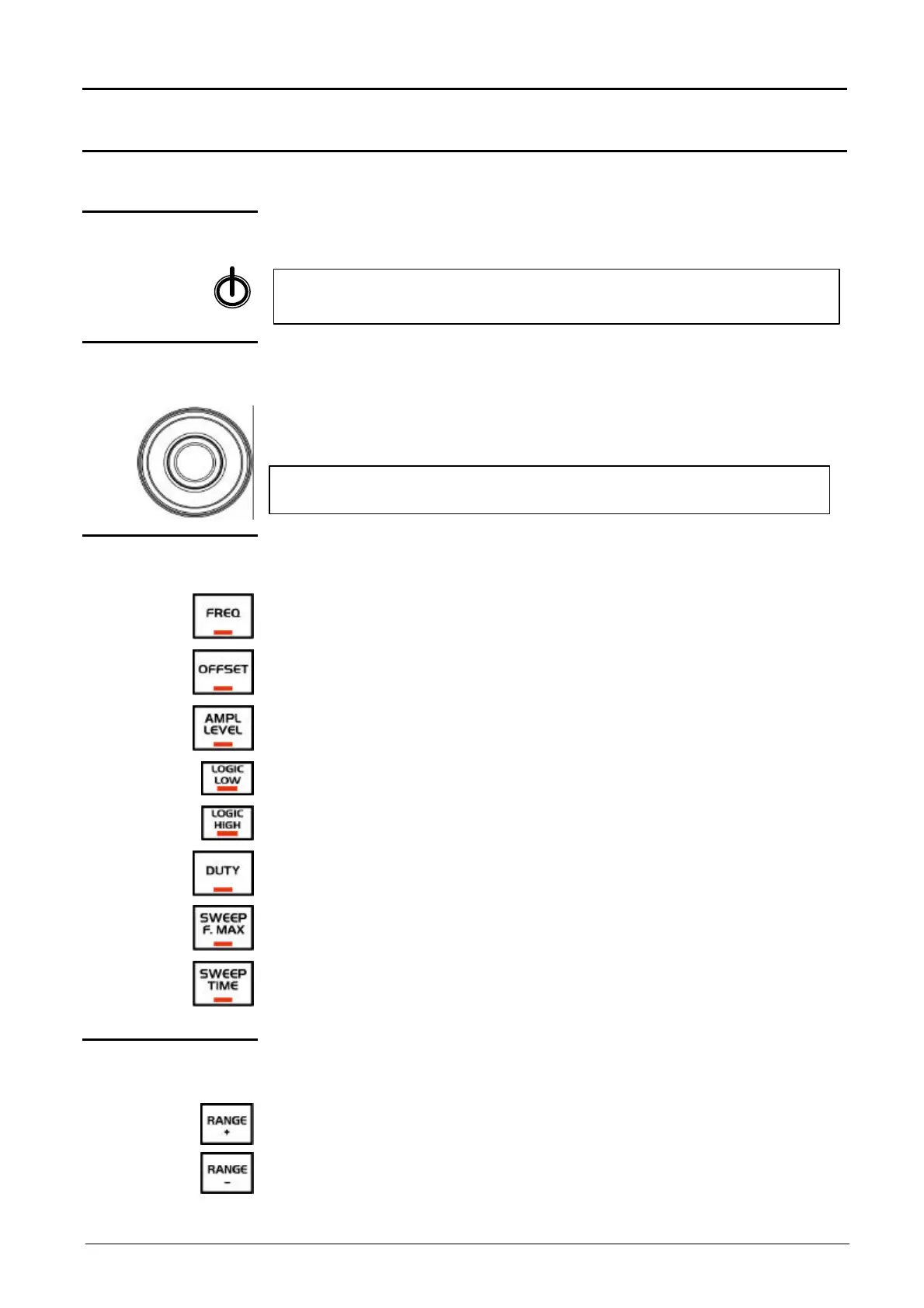

Cara anterior
(descripción)
1 tecla
de puesta en espera
Esta tecla activa la puesta en servicio o la puesta en espera del generador.
G En posició reposo, el indicador de presencia red (LED) permanece
encendido.
1 botón giratorio de
mando
Este botón permite ajustar la variable seleccionada.
• Cuando se gira en el sentido de las agujas de un reloj, el valor
aumenta de forma creciente.
• Cuando se gira en el sentido contrario de las agujas de un reloj, el
valor disminuye de forma decreciente.
G La variación de la magnitud seleccionada es proporcional a la
velocidad de rotación del codificador.
8 teclas de
selección
El botón giratorio permite modificar la variable seleccionada. La tecla de
selección se ilumina cuando ésta se activa:
da acceso a la variación de la frecuencia.
da acceso a la variación de la tensión continua.
da acceso a la variación del nivel de salida.
da acceso a la validación del nivel LOGIC inferior (LOW).
da acceso a la variación del nivel LOGIC superior (HIGH).
da acceso a la variación de la relación cíclica.
da acceso a la variación de la frecuencia máx. del barrido wobulación.
da acceso a la variación de la profundidad máx. del barrido wobulación.
2 teclas de
selección de gama
Las pulsaciones sucesivas sobre:
dan acceso al incremento de las gamas de frecuencia.
dan acceso al decremento de las gamas de frecuencia.
