Descripción del instrumento
Generador de funciones 99
Descripción del instrumento (continuación)

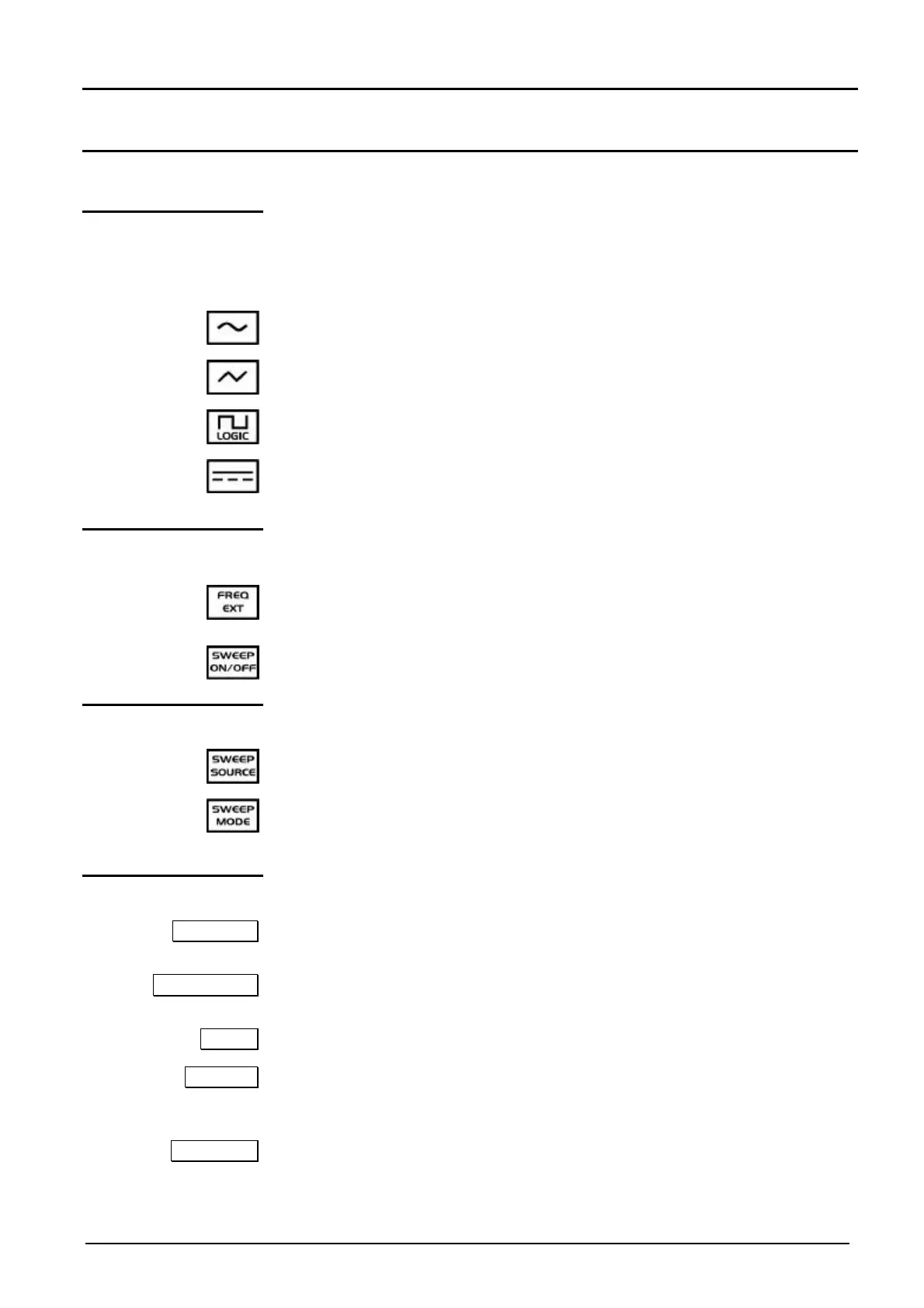

Cara anterior
(continuación)
4 teclas de selección
Forma de la señal
generada
En el LCD se representa la activación de la señal.
Señal sinusoidal
Señal triangular
Señal rectangular/ lógica (activo mediante una 2° pulsación sobre la tecla)
Señal continua
2 teclas de
activación
Medida de frecuencia de una señal exterior aplicada en la entrada BNC
«FREQ EXT»
Puesta en servicio o fuera de servicio del modo «SWEEP»
Modo barrido de frecuencia
2 teclas de selección
En modo «SWEEP» :
Barrido de frecuencias por mando interno (INT) o por mando externo (EXT)
Modo de barrido de frecuencias lineal (LIN) o logarítmico (LOG)
entradas/salidas
MAIN OUT
SWEEP OUT
VCF IN
TTL OUT
FREQ EXT
Salida en toma BNC y en 2 enchufes banana de la señal principal
generada, definida por los mandos
Salida de la rampa de barrido de frecuencia, cuando el modo «SWEEP»
está activo.
Entrada de mando externo del barrido de frecuencia
Salida secundaria de impulsos de nivel lógico TTL
El periodo de esta señal cuadrada es la de la señal generada en la salida
«MAIN OUT» en fase y de relación cíclica definido por VAR DUTY.
Entrada BNC de medida de frecuencia de una señal exterior
