Descripción funcional
104 Generador de funciones
Descripción funcional (continuación)

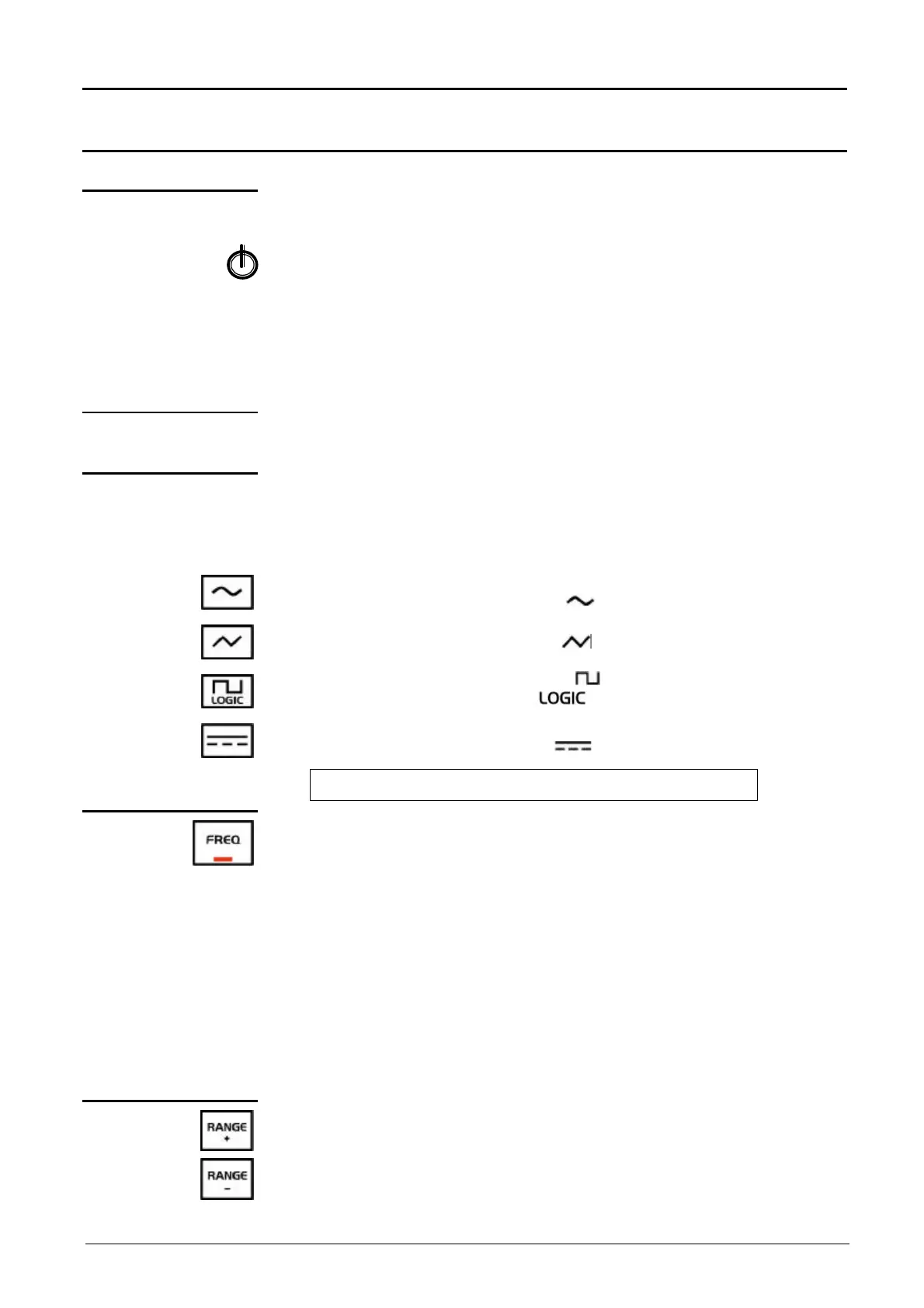

Modo operatorio
Puesta en servicio
• Verificar que el LED está encendido y por ende, que la alimentación
está correctamente aplicada al generador.
• El botón pulsador permite pasar de modo de espera a la puesta en
funcionamiento del aparato y recíprocamente.
• Al encender el aparato, se restituye la última configuración memorizada.
Se efectúa un autotest del display: todos los segmentos se encienden
durante 3 segundos aproximadamente. Se activa la salida «MAIN
OUT». Al primer encendido, se aplican los parámetros de configuración
por defecto.
Funcionamiento
de los mandos
Generador de
funciones
La forma de la señal generada en las salidas «MAIN OUT» :
• salida en el terminal BNC,
• salida en casquillos (casquillo a la derecha en el terminal, conectado a
la masa) se selecciona con las teclas:
Señal de salida sinusoidal (el símbolo se enciende en el display).
Señal de salida triangular (el símbolo se enciende en el display).
Señal de salida rectangular (el símbolo
se enciende en el display).
Señal de salida lógica (el símbolo se enciende en el display).
Señal de salida continua (el símbolo se enciende en el display).
G La salida «MAIN OUT» siempre está activa.
Cuando se activa la tecla «FREQ», (LED encendido) ésta permite ajustar
la frecuencia mediante el codificador.
• La frecuencia seleccionada, asociada a su unidad (Hz, kHz, MHz), se
indica en el display principal (4 dígitos).
• El cambio de gama (7 gamas) es automático (Auto-Ranging)
(recubrimiento de gamas aproximadamente 2%) :
Gama 5 Hz: visualización de 0.100 Hz a 5.100 Hz
50 Hz: 5.00 Hz a 51.00 Hz
500 Hz: 50.00 Hz a 510.00 Hz
5 kHz: 500.0 Hz a 5.100 kHz
50 kHz: 5.00 kHz a 51.00 kHz
500 kHz: 50.00 kHz a 510.0 kHz
5 MHz: 500.kHz a 5.100 MHz
Esta tecla permite incrementar la gama de frecuencia.
Esta tecla permite decrementar la gama de frecuencia.
funciones
