Descripción funcional
Generador de funciones 105
Descripción funcional (continuación)
Generador de
funciones
(continuación)
Nota 1: «F.LOCK» en el display permite verificar que la frecuencia
indicada es realimentada y, por ende, en las especificaciones
garantizadas
Nota 2: «GATE» en el display se presenta en cada «control» interno de la
frecuencia visualizada.
Nota 3: La tecla «FREQ», asociada a su visualización, se desactiva en
señal continua sola.

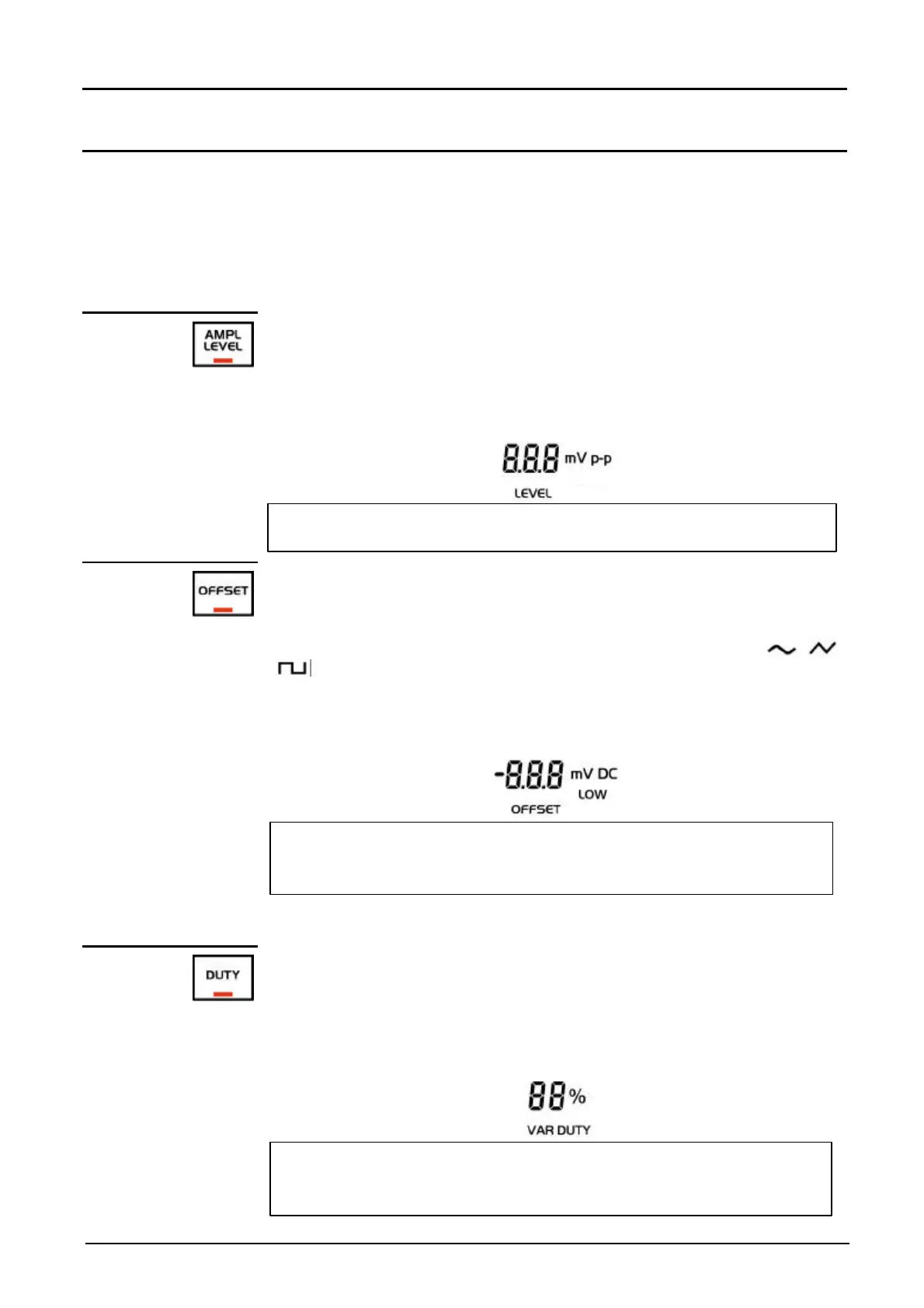

Cuando se selecciona la tecla «AMP LEVEL», (LED encendido) ésta
permite ajustar la amplitud de la señal de salida «LEVEL» de 0 a 20 V
pico a pico en circuito abierto.
• Ajuste, mediante el codificador con cambio de gama automática.
• En el display secundario se indica la amplitud de la señal de salida:
G La tecla «AMP LEVEL», asociada a su visualización, se
desactiva en modo tensión continua sola.
@
Cuando se selecciona la tecla «OFFSET», (LED encendido), permite
ajustar la tensión continua de la señal de a salida «MAIN OUT» de –10 a +
10 VCC como máximo en circuito abierto.
Cuando se selecciona la tecla «OFFSET» durante los modos , , ,
, permite sobreponer una tensión continua a la señal de salida
generada.
• Ajuste por el codificador.
• El nivel de la señal se indica en el display secundario:
G Una pulsación larga sobre la tecla «OFFSET» permite volver a
poner el valor del offset en 0 VCC.
La tecla «OFFSET» está inactiva en modo «LOGIC».
La suma tensión continua + tensión alterna nunca debe superar ± 20 V. Si
llega el caso, reajustar el nivel de desfasaje o la amplitud de la señal.
Cuando se selecciona la tecla «DUTY», (LED encendido) permite ajustar
la relación cíclica de la señal de la salida «MAIN OUT» y «TTL OUT»
entre 20 % y 80 %.
• Ajuste por el codificador por paso de 1%.
• La relación cíclica se indica en el display secundario :
G Una pulsación larga sobre la tecla «DUTY» permite volver a poner
el valor de la relación cíclica a 50%.
La tecla «DUTY» se inactiva en modo tensión continua sola.
